品牌:克莱德
起订:1台
供应:100台
发货:3天内

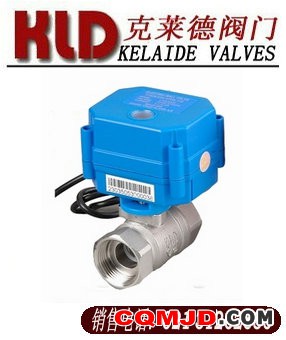

型号CWX-15。销售电话:021-31262586.
微型电动球阀执行器采用浮动密封结构,无滴漏,适用于重污垢及长期无动作的场合,替换电磁阀不能正常工作的环境。外壳采用黄铜或不锈钢材料,外观小巧精致、美观耐用;传动机构采用全金属齿轮,精密度高,力矩大。多种控制方式,既可以接受远程阀门控制信号,又可以反馈到位信号给智能检测单元
产品技术参数
(1)电源电压 DC3-6V/AC/DC9-24V 220V
(2)连接方式: 内螺纹 .一内一外螺纹,外螺纹
(3)动作时间 3-5秒、10-50秒
(4)使用环境 温度:-25~+130℃ 湿度:10—90%RH
(5)公称压力 PN1.0Mpa
(6)防护等级 IP65
(7)密封 PTFE(聚四氟乙烯)
上海克莱德阀门有限公司,为了满足广大客户的需求,避免用户更改管道,按照国家标准,我公司主要生产如下规格:
不锈钢的我们有DN15/DN20/DN25 三种规格 螺纹都是双内
铜的我们有DN8/DN10/DN15/DN20/DN30/DN25 这些螺纹都是双内 DN32螺纹是一内一外
DN15和DN20有双外 DN20有一内一外
DN8/DN10的通径是 8mm DN15/DN20的通径是 15mm DN25/DN32的通径是20mm DN20和DN25有全通径
不锈钢只有DN15/DN20/DN25 DN15和DN20的通径是15mm DN25的通径是20mm
接线控制方式
1、控制接线方式-2线
说明:SW为双联开关,SW与OPEN相连,电动执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态。SW与CLOSE相连,电动执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态。执行器的动作为回转型(正反转)。
2、控制接线方式-3线
说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。
3、控制接线方式-5线(外部断电)
说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。
4、宽电压接线方式-AC/DC9--24V
说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行器动作为回转型(正反转)。
5、快开快闭接线说明
说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9~24V.其内部采用法拉电容作为备用电源,安全可靠,充电时间快,可工作于开关频率比较高的场合。
微型电动球阀接线:
CR01:红线和绿(蓝)线这两根线,分别接电源的正负极,红线接电源正极且绿(蓝)线接电源负极阀门打开,红线接电源负极且绿蓝线接电源正极阀门关闭.
CR02:红线和绿(蓝)线和黄(黑)线这三根线。黄(黑)线始终接电源负极,红线接电源正极阀门打开,绿(蓝)接电源正极阀门关闭。
CR03:红线和黄线和绿线这三根线,红线始终接电源正极,绿线始终接电源负极,黄线与电源正极断开阀门打开,黄线与电源正极接通阀门关闭。
CR04:红线和绿线这两根线,绿线始终接电源负极,红线与电源正极断开阀门恢复初始状态,红线与电源正极接通阀门打开。
CR05:红线和绿线和黑线这三根线,黑线接地,阀门开到位绿线输出信号,阀门关到位红线输出信号。
黄线和蓝线这两根线,分别接电源的正负极,黄线接电源正极且蓝线接电源负极阀门打开,黄线和蓝线不接任何线阀门停止动作,黄线接电源负极且蓝线接电源正极阀门关闭。
也就是说,阀门可以停到半开状态。
CR06:黄线和蓝线这两根线,分别接电源的正负极,黄线始终接电源正极,蓝线始终接电源负极。
红线和绿线和黑线这三根线,绿线与黑线接通阀门打开,红线与黑线接通阀门关闭。
微型电动球阀产品特点:
1. 外形美观,体积小巧,铜齿轮和PP0传动机构,性能可靠,输出扭矩大,使用寿命长。
2. 电气限位和机械限位一体化设计,定位准确,一致性高,杜绝执行器连转。
3. 执行器和阀门可以多角度装配,方便于对于空间的分配需求。
4. 球阀采用浮动密封结构,无滴漏,适用于重污垢及长期无动作的场合。
5. 替换电磁阀或电磁阀不能正常工作的环境。
防护等级可达到IP65,可在相对潮湿的环境中适用。
