品牌:克莱德
起订:1台
供应:100台
发货:3天内

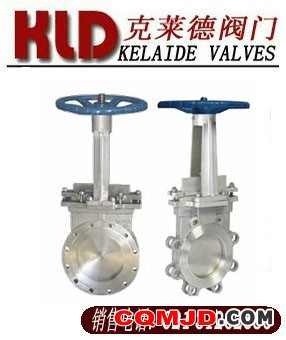

手动刀闸阀,PZ73H、PZ43H/X/Y手动刀闸阀,克莱德品牌,销售电话:021-31262586。
手动刀闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。本类阀门在管道中一般应当水平安装。
手动刀闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
手动刀型闸阀,刀闸阀,手动单夹式刀型闸阀主要性能规范 公称压力(mpa) 壳体试验(mpa) 密封试验(mpa) 工作温度 适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物 单夹式刀闸阀,单夹式浆液闸阀,单夹式刀形闸阀主要零部件材质 体、盖 闸板 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金 刀型泥浆闸阀,刀型排渣闸阀,单夹式渣浆闸阀
主要性能规范:
公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
主要零部件材质:
体、盖 |
闸阀 |
阀杆 |
密封面 |
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
主要外形及连接尺寸(mm):PZ73H、PZ73X、PZ73Y、PZ43H、PZ43X、PZ43Y
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
1.0 |
50 |
43 |
160 |
125 |
100 |
285 |
4-M16 |
180 |
8 |
65 |
46 |
180 |
145 |
120 |
298 |
4-M16 |
180 |
10 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4-M16 |
220 |
12 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8-M16 |
220 |
14 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8-M16 |
230 |
22 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
29 |
|
200 |
60 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
38 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
66 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
100 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
119 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
195 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
285 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
389 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
529 |
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
790 |
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24-M30 |
680 |
850 |
|
900 |
203 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
900 |
|
1000 |
216 |
1220 |
1160 |
1115 |
2500 |
28-M30 |
700 |
1050 |
|
1200 |
254 |
1450 |
1380 |
1325 |
2800 |
32-M36 |
800 |
1300 |
|
1.6 |
50 |
43 |
160 |
125 |
99 |
285 |
4-M16 |
180 |
8.5 |
65 |
46 |
185 |
145 |
120 |
295 |
4-M16 |
180 |
10.7 |
|
80 |
46 |
200 |
160 |
135 |
315 |
8-M16 |
220 |
13 |
|
100 |
52 |
220 |
180 |
155 |
365 |
8-M16 |
220 |
15 |
|
125 |
56 |
250 |
210 |
185 |
400 |
8-M16 |
230 |
23.5 |
|
150 |
56 |
285 |
240 |
210 |
475 |
8-M20 |
280 |
31 |
|
200 |
60 |
340 |
295 |
265 |
540 |
12-M20 |
360 |
40.7 |
|
250 |
68 |
405 |
355 |
310 |
630 |
12-M22 |
360 |
70 |
|
300 |
78 |
460 |
410 |
375 |
780 |
12-M22 |
400 |
107 |
|
350 |
78 |
520 |
470 |
435 |
885 |
16-M22 |
400 |
129 |
|
400 |
102 |
580 |
525 |
485 |
990 |
16-M27 |
400 |
215 |
|
450 |
114 |
640 |
585 |
545 |
1100 |
20-M27 |
530 |
305 |
|
500 |
127 |
715 |
650 |
609 |
1200 |
20-M30 |
530 |
410 |
|
600 |
154 |
840 |
770 |
720 |
1450 |
20-M36 |
600 |
550 |
|
700 |
165 |
910 |
840 |
788 |
1700 |
24-M36 |
600 |
820 |
|
800 |
190 |
1025 |
950 |
898 |
2000 |
24-M36 |
680 |
950 |
|
900 |
203 |
1125 |
1050 |
998 |
2300 |
28-M36 |
680 |
1020 |
|
1000 |
216 |
1255 |
1170 |
1110 |
2500 |
28-M42 |
700 |
1120 |
|
1200 |
254 |
1485 |
1390 |
1325 |
2800 |
32-M48 |
800 |
1480 |
