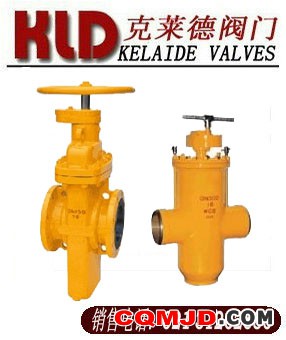

燃气平板闸阀，MZ47F燃气平板闸阀，克莱德品牌，销售电话：021-31262586。
天然气平板闸阀专用于天然气、液体石油气煤气、油品等。它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命。真正达到零泄漏。该阀开启轻巧经久耐用、注：抗硫阀门型号前加“K”，调节阀型号前加“L”，耐磨型号F后加“M”。
采用标准设计与制造：API6D、JB/T5298、GB/T12234
结构长度：ASME B16.10、JB/T5298、GB1221
连接法兰：ANSI B16.5、GB9113、JB79
阀门的检验与试验：API 598、JB/T9092、GB/T13927
|
公称压力 |
|
产品型号 |
|
1.0～16.0MPa 150～900Lb |
无导流孔 |
Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY |
|
有导流孔 |
Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y |
性能规范
|
压力等级 |
常温下压力试验(MPa) |
适用温度(℃) |
适用介质a |
|||||||
|
壳体 |
左密封 |
右密封 |
低压密封 |
“G”型 |
“D”型 |
普通型 |
“KZ”型 |
“Z”型 |
||
|
公称压力(MPa) |
1.0 |
1.5 |
1.1 |
1.1 |
0.6 |
-29～250 |
-45～121 |
-29～121 |
含H2S和CO2＞500Mg/m3的介质 |
石油、天然气、水等 |
|
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
||||||
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
|
10.0 |
15.0 |
11.0 |
11.0 |
0.6 |
||||||
|
16.0 |
24.0 |
17.6 |
17.6 |
0.6 |
||||||
|
磅级 Lb |
150 |
2.93 |
2.07 |
2.07 |
0.6 |
|||||
|
300 |
5.52 |
5.52 |
5.52 |
0.6 |
||||||
|
400 |
10.0 |
7.31 |
7.31 |
0.6 |
||||||
|
600 |
15.0 |
11.03 |
11.03 |
0.6 |
||||||
|
900 |
22.4 |
16.54 |
16.54 |
0.6 |
||||||
主要零件材料
|
零件名称 |
阀体、阀盖 |
闸板 |
阀杆 |
阀座 |
阀杆螺母 |
密封圈 |
填料 |
密封指 |
|
“Z” |
WCB |
合金钢(特殊处理) |
不锈钢 |
合金钢(特殊处理) |
铝青铜 |
填充四氟 |
填充四氟、膨胀石墨 |
耐油密封脂 |
|
“KZ”型 |
抗硫不锈钢 |
抗硫密封脂 |
抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”
产品标准
|
API 6D |
管道阀门 |
|
JB/T5298 |
管线用钢制平板闸阀 |
|
ANSI B16.5a |
管法兰及法兰管件 |
|
B/T79.1～79.2J |
整体铸钢管法兰 |
|
GB/T13927 |
通用阀门压力试验 |
|
JB/T9092 |
阀门的检验与试验 |
|
JB/TQ814 |
钢制平板闸阀产品质量分等 |
主要外型尺寸及重量
|
公称压力 |
尺寸(mm) |
||||||||||||||||
|
DN(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
||
|
1.0 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
|
H |
770 |
870 |
965 |
1200 |
1360 |
1560 |
1740 |
1930 |
2160 |
2420 |
2800 |
3200 |
3640 |
4050 |
4467 |
||
|
H1 |
无导流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
|
有导流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
||
|
重量 |
无导流孔 |
87 |
130 |
140 |
175 |
275 |
350 |
510 |
610 |
830 |
1150 |
1780 |
2350 |
3380 |
4460 |
5740 |
|
|
有导流孔 |
94 |
140 |
151 |
198 |
297 |
378 |
550 |
658 |
896 |
1240 |
1922 |
2530 |
3650 |
4817 |
6200 |
||
|
1.6 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
|
H |
770 |
870 |
965 |
1200 |
1360 |
1560 |
1740 |
1930 |
2160 |
2420 |
2800 |
3200 |
3640 |
4050 |
4467 |
||
|
H1 |
无导流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
|
有导流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
||
|
重量 |
无导流孔 |
90 |
135 |
150 |
185 |
295 |
400 |
550 |
660 |
1030 |
1300 |
1950 |
3010 |
3800 |
5150 |
6360 |
|
|
有导流孔 |
97 |
145 |
162 |
200 |
318 |
432 |
596 |
713 |
1100 |
1400 |
2100 |
3250 |
4100 |
5560 |
6868 |
||
|
2.5 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
|
H |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2260 |
2420 |
2800 |
3230 |
3640 |
4050 |
4467 |
||
|
H1 |
无导流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
|
有导流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
||
|
重量 |
无导流孔 |
95 |
145 |
163 |
200 |
330 |
420 |
575 |
735 |
1110 |
1380 |
2030 |
3210 |
4020 |
5320 |
6600 |
|
|
有导流孔 |
103 |
156 |
176 |
216 |
356 |
450 |
621 |
794 |
1198 |
1490 |
2192 |
3466 |
4340 |
5745 |
7130 |
||
主要外型尺寸及重量
|
公称压力(MPa) |
尺寸(mm) |
||||||||||||||
|
DN(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
||
|
4.0 |
L |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
|
|
H |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2195 |
2420 |
2800 |
3230 |
3640 |
||
|
H1 |
无导流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
346 |
380 |
445 |
490 |
560 |
|
|
有导流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
796 |
880 |
1045 |
1190 |
1360 |
||
|
重量 |
无导流孔 |
110 |
168 |
200 |
350 |
460 |
670 |
870 |
1390 |
1620 |
2050 |
3140 |
4140 |
5550 |
|
|
有导流孔 |
118 |
181 |
215 |
378 |
497 |
723 |
939 |
1500 |
1750 |
2215 |
3390 |
4470 |
5995 |
||
