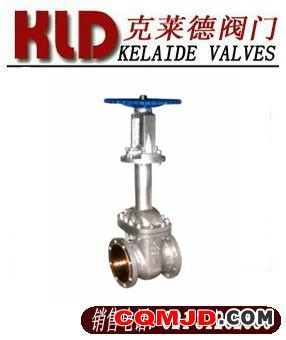

美标波纹管闸阀，型号：WZ41，克莱德品牌，销售电话：021-31262586。
美标波纹管闸阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。美标波纹管闸阀的主要结构特点：产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
1.：双层波纹管、维修方便、双重密封、位置指示
2.场合：电站、天然气、氨、真空、冷冻系统、热油系统、热水
3.采用标准：
设计制造标准：GB12234、API6D；
结构长度标准：GB1221、ANSI B16.10；
法兰标准：JB79、ANSI B16.5；
检验试验标准：GB12937、API 598
美标波纹管闸阀主要零部件材质
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
2 |
阀板 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
3 |
阀杆 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
4 |
垫片 |
柔性石墨+不锈钢 |
|
5 |
双头螺栓 |
ASTM 193-B7、A320-B8、A193-B8M |
|
6 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
|
7 |
阀盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
8 |
波纹管组件 |
ASTM A182-F304、F316、F321、F304L、F316L |
|
9 |
填料 |
柔性石墨 |
|
10 |
填料压盖 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
11 |
支架 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
12 |
阀杆螺母 |
铜合金 |
|
13 |
手轮 |
ASTM A536 Gr.60-40-18、A216-WCB |
美标波纹管闸阀技术规范
|
结构形式 |
BB-BG-OS Y |
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
API1600、API6D |
|
结构长度 |
ASME B16.10 |
|
连接法兰 |
ASME B16.5 |
|
试验和检验 |
API598、API6D |
美标波纹管闸阀产品性能规范
|
公称压力（LB） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
使用介质 |
|
150 |
3.0 |
2.2 |
≤350℃ |
水、蒸汽、油品等 |
|
300 |
7.5 |
5.5 |
||
|
600 |
15.0 |
11.0 |
||
|
900 |
22.5 |
16.5 |
美标波纹管闸阀连接尺寸及重量150LB
|
型号 |
WZ41-150LB |
||||||||||||||
|
压力 |
150LB |
||||||||||||||
|
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
8 |
9 |
10 |
15 |
22 |
30 |
42 |
55 |
70 |
100 |
140 |
180 |
250 |
350 |
450 |
美标波纹管闸阀连接尺寸及重量300LB
|
型号 |
YDAWZ41-300LB |
||||||||||||||
|
压力 |
300LB |
||||||||||||||
|
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
|
H |
300 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
9 |
10 |
12 |
18 |
25 |
38 |
53 |
70 |
88 |
125 |
175 |
225 |
310 |
440 |
560 |
美标波纹管闸阀连接尺寸及重量600LB
|
型号 |
WZ41-600LB |
||||||||||||||
|
压力 |
600LB |
||||||||||||||
|
口径 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
11 |
13 |
16 |
24 |
32 |
50 |
70 |
90 |
105 |
165 |
230 |
300 |
400 |
570 |
730 |
