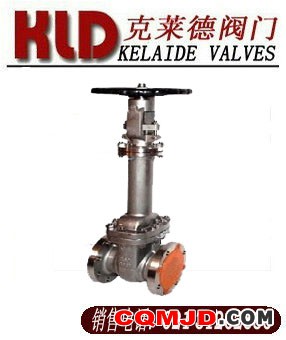

国标波纹管闸阀，型号：WZ41，克莱德品牌，销售电话：021-31262586。
国标波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。国标波纹管闸阀的主要特点：产品结构合理、密封可靠、性能优良、造型美观；密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；双重密封，性能更可靠；阀杆升降位置指示，更直观；零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。
1.：双层波纹管、维修方便、双重密封、位置指示
2.场合：电站、天然气、氨、真空、冷冻系统、热油系统、热水
3.采用标准：
设计制造标准：GB12234、API6D；
结构长度标准：GB1221、ANSI B16.10；
法兰标准：JB79、ANSI B16.5；
检验试验标准：GB12937、API 598
国标波纹管闸阀主要零部件材质
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
阀板 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
3 |
阀杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
4 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
5 |
支架 |
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
|
6 |
垫片 |
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE |
|
7 |
阀盖 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
9 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料压盖 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
阀杆螺母 |
铜合金 |
|
13 |
手轮 |
WCB QT400-18 |
国标波纹管闸阀技术规范
|
结构形式 |
BB-BG-OS & Y |
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
GB12234 |
|
结构长度 |
GB12221 |
|
连接法兰 |
GB9113、JB79、HG20596 |
|
试验和检验 |
JB/T 9092、GB/T13927 |
国标波纹管闸阀连接尺寸及重量PN16
|
型号 |
WZ41-16 |
||||||||||||||
|
压力 |
PN16 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
950 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
8 |
9 |
10 |
15 |
22 |
30 |
43 |
57 |
73 |
105 |
150 |
190 |
270 |
380 |
480 |
国标波纹管闸阀连接尺寸及重量PN25
|
型号 |
WZ41-25 |
||||||||||||||
|
压力 |
PN25 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
140 |
152 |
165 |
178 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
762 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
9 |
10 |
12 |
17 |
23 |
34 |
50 |
65 |
82 |
115 |
165 |
210 |
300 |
420 |
540 |
国标波纹管闸阀连接尺寸及重量PN40
|
型号 |
WZ41-40 |
||||||||||||||
|
压力 |
PN40 |
||||||||||||||
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
|
H |
200 |
210 |
250 |
260 |
290 |
370 |
398 |
440 |
490 |
530 |
580 |
670 |
760 |
850 |
980 |
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
重量（kg） |
9 |
10 |
12 |
18 |
25 |
38 |
53 |
70 |
88 |
125 |
175 |
225 |
310 |
440 |
560 |
