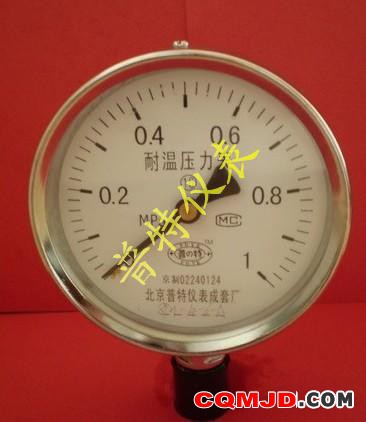

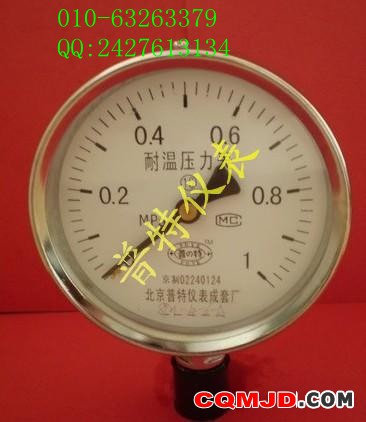

产品简介：
耐高温压力表的全部零部件均由不锈钢材料制成，导压系统采用特殊焊接工艺。耐高温压力表具有优良的耐腐蚀功能，适用于对腐蚀性较强的介质和锡钎焊工艺。耐高温压力表具有优良的耐高温耐腐蚀性能，适用于对腐蚀性较强的介质和锡钎焊工艺不宜采用的高温介质或温度较高环境中的压力检测。耐腐耐高温压力表广泛应用于石油、化工、农药、橡胶、天然气等工业企业。
使用环境条件：-40~200℃（YTH型）相对湿度不大于85％
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4％/10℃
|
主要技术指标
环境温度： -40～+70℃
测量范围： -0.1～0～0.1～60MPa
介质温度： 不带散热器小于270℃；带散热器小于500℃
精度等级: 1.6级、2.5级
过程连接：螺纹M20×1.5
|
|
| |
| 型号选择 |
|
型号
|
仪表
外径
|
结构
形式
|
连接
形式
|
材料
|
温度
|
量程
|
精度
等级
|
说 明
|
|
YWF
|
防腐耐温压力表
|
|
－ 6
|
公称直径φ 60mm
|
|
－ 10
|
公称直径φ 100mm
|
|
－ 15
|
公称直径φ 150mm
|
|
0
|
径向无边
|
|
1
|
轴向无边
|
|
2
|
径向后带边
|
|
3
|
轴向带前边
|
|
4
|
径向带前边
|
|
M1
|
M20×1.5； M14×1.5或特殊螺纹
|
|
M2
|
螺纹隔膜
|
|
Y
|
软管连接
|
|
F
|
法兰隔膜
|
|
T
|
特殊要求
|
|
壳体
|
接头、弹性元件
|
|
F11
|
普通材料
|
1Gr18Ni9Ti
|
|
F00
|
1Gr18Ni9Ti
|
1Gr18Ni9Ti
|
|
F01
|
1Gr18Ni9Ti
|
316
|
|
W1
|
0--270℃
|
|
W2
|
270--500℃
|
|
W5
|
特殊要求
|
|
－ P
|
P后从标准量程表中选取填写并注明单位
测量范围： 0.4--6Mpa不加价
|
|
A
|
1.6级
|
|
B
|
2.5级
|
|
YWF
|
－ 10
|
0
|
－ M
|
F11
|
W1
|
P0—1MPa
|
A
|
选型举例（全代号）
|
|
型号说明：防腐耐温压力表，公称直径φ 100mm，径向直接安装，螺纹M20×1.5，量程0～1MPa，精度1.6级。
|
|
|
