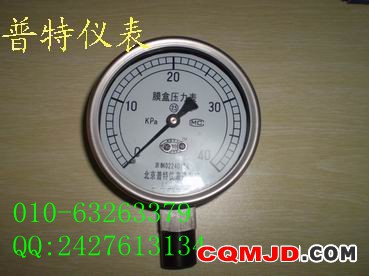

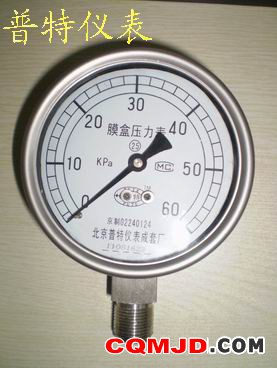

YE100B不锈钢膜盒压力表
2012-08-25 17:16  浏览:72
价格:￥0.00/块
品牌:普特
型号:YE100B
规格:YE100B
发货:3天内
发送询价


产品简介：

产品简介：
不锈钢膜盒压力表的详细说明1.应用 不锈钢膜盒压力表可测量有腐蚀性的气体或液体的微小压力。
　　仪表的外壳及导压系统采用1Cr18Ni9不锈钢材料。广泛应用于
　　石油、化工、冶金等工业部门压力测量。。普通膜盒压力表只能
　　适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。
　　本仪表可以就地安装并现场显示。
2、原理
　　仪表有测量系统、传动指示机构和外壳等组成。仪表的工作原理基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经过拨杆-齿轮传动机构并予放大，有固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
　　3、主要技术参数
　　不锈钢膜盒压力表型号测量范围及精度等级[1]
　　
型号
结构形式
精确度%
测量范围 KPa
YE-60-B
径向无边
±2.5
0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；
　　-2～2；-3～3；-5～5；-8～8；-12～12；-20～20
YE-60T-B
径向带后边

YE-60Z-B
轴向无边

YE-60ZQ-B
轴向带前边

YE-100-B
径向无边

YE-100T-B
径向带后边

YE-100Z-B
轴向无边

YE-100ZQ-B
轴向带前边

YE-150-B
径向无边

YE-150T-B
径向带后边

YE-150Z-B
轴向无边

YE-150ZQ-B
轴向带前边

注：轴向可按要求带方形前边。

　　不锈钢膜盒压力表的使用环境条件：-25～55℃，相对湿度不大于80% 。
　　不锈钢膜盒压力表的抗工作环境振动：V.H.3级
　　不锈钢膜盒压力表外形尺寸
　　
　　
型 号
外形尺寸 mm
A
B
C
D
d
d0
M
YE-60-B
31
32
14
60
/
/
14×1.5
Y-60T-B
31
32
15
75
3.4

YE-60Z-B
30
32
0
/
/

YE-60ZQ-B
30
32
0
75
3.4

YE-100-B
44
45
18
100
/
/
20×1.5
YE-100T-B
44
46
19
118
5.5

YE-100Z-B
43
45
34
/
/

YE-100ZQ-B
43
45
44
118
5.5

YE-150-B
50
47
19
149
/
/
20×1.5
YE-150T-B
50
48
20
165
5.5

YE-150Z-B
51
47
55
/
/

YE-150ZQ-B
51
47
55
165
5.5

注：连接螺纹可按要求订货．
