差压表

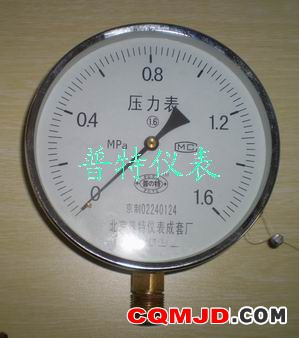

Y60-100-150普通压力表
2012-08-25 16:36  浏览:84
价格:￥0.00/块
品牌:普特
型号:Y60-100-150
规格:Y60-100-150
发货:3天内
发送询价



产品简介：

产品简介：普通压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力，广泛应用于石油、化工、冶金等工业过程压力测量。
型号命名：


技术参数：
型号
结构形式
精确度%
测量范围  MPa
    Y-50
    Y-50T
Y-50Z
Y-50ZQ
径向无边
径向带后边
轴向无边
轴向带前边
±2.5
-0.1～0;-0.1～0.06;-0.1～0.15;

-0.1～0.3;-0.1～0.5;-0.1～0.9

-0.1～1.5;-0.1～2.4;0～0.16;0～0.25;
0～0.4;0～0.6;0～1.0;0～1.60～2.5;
0～4.0;0～6.0;0～10;0～16 ；0～25;
0～40;0～60;0～100
Y-60
Y-60T
Y-60Z
Y-60ZQ
径向无边
径向带后边
轴向无边
轴向带前边
Y-75
Y-75T
Y-75Z
Y-75ZQ
径向无边
径向带后边
轴向无边
轴向带前边
Y-100
Y-100T
Y-100Z
Y-100ZQ
径向无边
径向带后边
轴向无边
轴向带前边
±1.6
Y-150
Y-150T
Y-150Z
Y-150ZQ
径向无边
径向带后边
轴向无边
轴向带前边
注：轴向可按要求带方形前边或卡箍式
普通压力表使用工作温度：-40℃～70℃
普通压力表执行标准：GB/T1226-2001
外形尺寸：

　
型号
外形尺寸 mm
A
B
C
D
d
d0
M
Y-50
29
24
9
50
/
/
G1/4
Y-50T
29
27
11
60
3.4
Y-50Z
29
24
0
/
/
Y-50ZQ
29
24
0
60
3.4
Y-60
31
32
14
60
/
/
   14X1.5
Y-60T
31
32
15
75
3.4
Y-60Z
30
32
0
/
/
Y-60ZQ
30
32
0
75
3.4
Y-75
24
30
12
75
/
/
Y-75T
24
30
12
90
5.5
Y-75Z
24
30
0
/
/
Y-75ZQ
24
30
0
90
5.5
Y-100
44
45
18
100
/
/
20X1.5
Y-100T
44
46
19
118
5.5
Y-100Z
43
45
34
/
/
Y-100ZQ
43
45
44
118
5.5
Y-150
50
47
19
149
/
/
20X1.5
Y-150T
50
48
20
165
5.5
Y-150Z
51
47
55
/
/
Y-150ZQ
51
47
55
165
5.5
注：连接螺纹可按要求订货
