一、型号及规格组成

1.WTY系列温度计编号规则

2.WTY系列温度计编号说明

①编号中斜杠“/"前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写，

“/"后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我公司联系

约定其它代号。

②编号第一节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功

能组合"，其中防震、电接头和最高指示三者之间只能选择一种功能，防爆与电接头两者功能

也不能组合。

③附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、

热点阻分度号等以及其它要说明的内容。例如：“WTY- 1033-X2-F 0～100℃ Φ12*300

的内容刹车管 Pt100左接线盒"表示：该温度计为带电接点双上限报警热电阻远传

温度计，且带防腐套管，其具体尺寸为：直径12mm，插入深度300mm，。

铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹 M27*2。

二、规格与参数

1.基本技术参数

 环境温度：-10～+55℃ 相对湿度：5～95%  指标精确度：1.5 级

 时间常数：9秒（包聚四氟乙烯时为34秒） 热电阻分度号：Pt100或Cu50

 热电阻精度等级：ZBY 301-85 B级 热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯

  时为45 秒）

2.仪表量程

含0点量程

无0点量程

-40～80℃  0～50℃  0～100℃  0～ 150℃

0～ 200℃  0～250℃  0～300℃ 0～400℃

0～500℃  0～600℃

50～ 100℃    50～150℃  100～200℃

150～250℃  200～400℃  200～500℃

200～ 600℃  300～500℃  400～600℃

3.WTY系列温度计功能组合与生产型号一览表

型         号

名               称

基

本

类

型

    WTY-1□□□

    WTYY-1□ □□

    WTYZ-10□□

    WTYX-10□□

    WTYS-1□□□

   液体压力式温度计

   液体压力式热电阻远传温度计

   液体压力式防震温度计

   液体压力式点接点温度计

   液体压力式热电阻温度变送器（4-20mA输出）

功

　

能

　

组

　

合

　

型

    WTYY-10□ □-X

    WTYS-10□□-X

    WTYY-10□□-Z

    WTYS-10□□- Z

    WTYY- 1□□□-B

    WTYY-10□□-BZ

    WTYS-1□□□- B

    WTYS- 10□□-BZ

    WTYY-1□□□-d

    WTYY-1□□□- dZ

    WTYS-1□□□-d

    WTYS-10□□-dZ

   液体压力式带电接点热电阻远传温度计

   液体压力式带电接点热电阻温度变送器

   液体压力式防震型热电阻远传温度计

   液体压力式防震型热电阻温度变送器

   液体压力式本安防爆型热电阻远传温度计

   液体压力式本安防暴防震型热电阻远传温度计

   液体压力式本安防暴型热电阻温度变送器

   液体压力式本安防暴防震型热电阻温度变送器

   液体压力式隔爆型热电阻远传温度计

   液体压力式隔爆防震型热电阻远传温度计

   液体压力式隔爆型热电阻温度变送器

   液体压力式隔爆防震型热电阻温度变送器

    WTY□-1□□ □-□F

   液体压力式防腐系列温度计

　

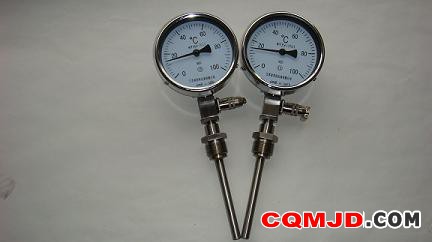

防爆液体压力式热电阻远传温度计以及由此派生的系列化温度仪表，克服了传统膨胀式温度计寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60 倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度计为基本测温仪表的远传、防爆、防震、电接点、温度信号变送等多功能、系列化温度仪表。

W T Y □-１ □ □ □-□／□ □ □ □ □├─耐压（常压可不标）
││││ ││ │ │ │ │ │ │ │
││││ ││ │ │ │ │ │ │ └─-附加说明
││││ ││ │ │ │ │ │ └─── 安装螺纹
││││ ││ │ │ │ │ └-尾长（直径×硬尾长×软尾长）
││││ ││ │ │ │ └── 仪表量程℃                     Z→防震
││││ ││ │ │ └─── ─功能组合────────── X→电接点
││││ ││ │ └─────表面示向- ─────────  F→防腐
││││ │ │ └────表面直径──── 1→Φ60           B→本安型
││││ │└指示方式0→单指示      2→Φ80            d→隔爆型
││││ └小型指示 2→最高指示               3→Φ100          0→轴向
│││└──仪表功能Y→远传 （Y2→双支电阻）   └ 5→Φ 150  1→径向
││└──液体式 Z→防震 （YP→并联式）  X →单接点        2→嵌装
│└─── 弹性元件X→电接点───────X1 →上下限       3→挂装
└────温度仪表S→变送器                X2 →双上限        5→万向

轴向、径向和万向型
表面直径D（mm）	φ 60		φ 80		φ 100		φ 150
仪表	B	D1	B	D1	B	D1	B	D1
WTY 非电接点 温度计	36	68	36	85	36	105	36	155
WTY 带电接点 温度计	/		58	85	65	105	65	105
轴向WTY 温度计	径向WTY 温度计		万向WTY 温度计	WTYY或 WTYX型温度计 （航空插头）		WTYY或 WTYX型温度计 （接线盒）	WTYY-B或 WTYY-d型 防爆温度计
嵌装和挂装型
表面直径 D（mm）	φ 80		φ 100				φ 150
仪表	B	D2	B		D2		B	D2
WTY 非电接点温度计	54	95	54		115		54	165
WTY 带电接点温度计	76	95	74		115		74	165
嵌装WTYY温度计 （测温元件上部出线）		嵌装WTYS或 防爆温度计			挂装WTY温度计表头		挂装WTYY或WTYX温度计 （表头下部出线）
注：1、电接点、热电阻或温度变送器的出线装置一般位于表头下部，变送器出线装置采用防爆接线盒出线装置。     2、嵌装和挂装型隔爆温度计，接线盒必须安放在测温元件上部，严禁放于表头下部。     3、嵌装和挂装本安防爆温度计，接线盒一般安放在表头下部，也可以根据需要安放在测温元件上部。     4、当仪表量程上限大于等于300℃时，安装螺纹由不锈钢材料制造，同时安装螺纹至表头尺寸 h=100毫米；当仪表量程上限小于300℃时，安装螺纹由H62黄铜制造 h=60毫米。
