LWGYB涡轮流量计
2012-08-25 14:52  浏览:98
价格:¥0.00/块
品牌:普特
型号:LWGYB
规格:LWGYB
发货:3天内
发送询价



产品简介:

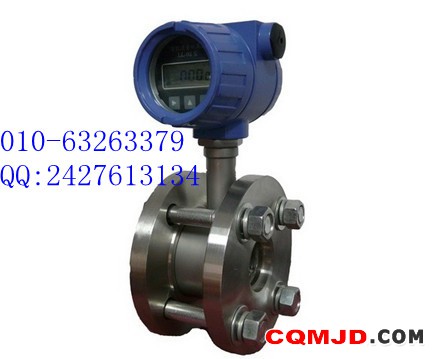

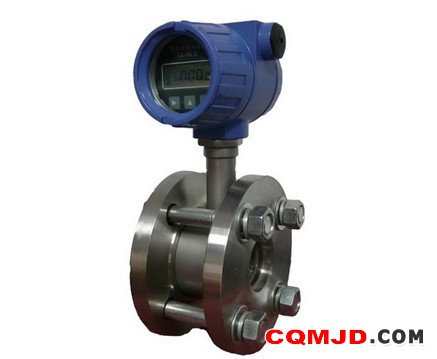

 LWGYB涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。
 二、产品特点:
1.传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。
2.结构简单、牢固以及拆装方便。
3.测量范围宽,下限流速低。
4.压力损失小,重复性好,精确度高。
5.具有较高的抗电磁干扰和抗振动能力。
 三、主要技术参数:
1.公称通径:(4~200)mm基本参数见表一;
2.介质温度:(-20~80)℃;分体型(-20~120)℃;
3.环境温度:(-20~55)℃;
4.准 确 度:±0.5%、±1%;
5.检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);
6.供电电源:电压:12V±0.144V, 电流:≤10mA;
7.输出电压幅值:高电平≥8V,低电平≤0.8V;
8.传输距离:传感器至显示仪表的距离可达1000m;
9.现场显示型供电电源:3.6V(锂电池供电,可连续使用3年以上);
10.显示方式:现场液晶显示瞬时流量和累计流量;
11.现场显示带信号输出供电电源:24V;4~20mA两线制电流输出;
表一
口径(mm)
正常流量范围(m³/h)
 扩展流量范围(m³/h)
常规耐受压力(MPa)
最高压力(MPa)
DN 4
0.04-0.25
0.04-0.4
6.3
32
DN 6
0.1-0.6
0.06-0.6
6.3
32
DN 10
0.2-1.2
0.15-1.5
6.3
32
DN 15
0.6-6
0.4-8
6.3
32
DN 20
0.8-8
0.45-9
6.3
32
DN 25
1-10
0.5-10
6.3
32
DN 32
1.5-15
0.75-15
6.3
32
DN 40
2-20
1-20
6.3
32
DN 50
4-40
2-40
2.5
25
DN 65
7-70
3.5-70
2.5
25
DN 80
10-100
5-100
1.6
25
DN 100
20-200
10-200
1.6
16
DN 125
25-250
12.5-250
1.6
16
DN 150
30-300
15-300
1.6
16
DN 200
80-800
40-800
1.6
16
四、选型说明

LWGY□
□□□
           明
LWGYA

流量传感器,脉冲输出三线制,+12V供电;
LWGYB

现场显示型,3.6V电池供电;
LWGYC

现场显示带4~20mA 两线制输出,24V供电;
LWGYD

变送器;4~20mA 两线制输出,24V供电;

无标记,为非防爆型
B

防爆型
精度
等级
A

精确度0.5级
B

精确度1.0级
涡轮
类型
A
正常流量范围
B
扩展流量范围
说明:
DN4~DN40管径的传感器为螺纹连接,最大工作压力为6.3MPa。
DN50~DN200管径的传感器为法兰连接, 最大工作压力为2.5MPa。
DN4~DN10管径的传感器配有前后直管段和过滤器。
DN15~DN40管径如需法兰连接,订货时说明。
高压型及特殊要求订货时说明。
