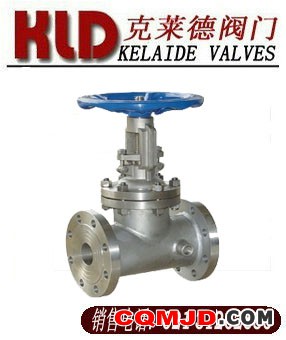

保温闸阀，型号：BZ41H/W，克莱德品牌，销售电话：021-31262586。
不锈钢保温闸阀主要用于石油、化工、冶金、制药等各类系统中，该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
应用规范:
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
保温闸阀主要零件材质BZ41H/W
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨Graphite |
|
垫片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 |
|
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
1.6MPa保温闸阀主要连接尺寸BZ41H/W
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
310 |
358 |
372 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
|
W |
mm |
200 |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
2.5MPa保温闸阀主要连接尺寸BZ41H/W
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
|
W |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |
4.0MPa保温闸阀主要连接尺寸BZ41H/W
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
保温夹套闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。
选用不同的材质，可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。
标准规范
|
设计制造 |
结构长度 |
连接法兰 |
压力温度等级 |
试验与检验 |
|
GB12234 |
厂标 |
ANSI B16.5 |
ANSI B16.34 |
API598 JB/T 9092 |
阀体材料 A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。驱动方式 手动。连接形式 承插焊、内螺纹、对焊、法兰。
产品范围
|
公称压力 |
公称通径 DN/NPS |
|||||
|
15 |
20 |
25 |
32 |
40 |
50 |
|
|
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
|
Class800 |
· |
· |
· |
· |
· |
· |
|
Class150 |
· |
· |
· |
· |
· |
· |
|
Class300 |
· |
· |
· |
· |
· |
· |
|
Class600 |
· |
· |
· |
· |
· |
· |
|
Class900 |
· |
· |
· |
· |
· |
· |
|
Class1500 |
· |
· |
· |
· |
· |
· |
|
Class2500 |
· |
· |
· |
· |
· |
· |
附加说明
保温夹套闸阀的连接法兰规格一般大于阀门的公称通径。
用户无特殊说明，我公司一般按下表配制法兰：
|
阀门公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
法兰规格 |
15×40 |
20×40 |
25×50 |
32×50 |
40×65 |
50×80 |
65×100 |
80×125 |
100×150 |
|
阀门公称通径DN(mm) |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
法兰规格(mm) |
125×150 |
150×200 |
200×250 |
250×300 |
300×350 |
350×400 |
400×450 |
450×500 |
500×550 |
