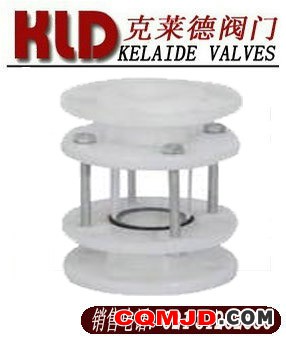

塑料视镜，RPP塑料视镜,CPVC塑料视镜,PVDF塑料视镜,UPVC塑料视镜,

PPH塑料视镜。克莱德品牌，销售电话：021-31262586。

适用范围及用途：
视镜用于石油、化工、化纤、,医药、食品等工业生产装置中.能随时观察液体、气体、蒸汽等介质丁腈流动反应情况，是保障正常生产不可缺少丁腈附件。

主要技术参数：

壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）、衬氟、塑料（PP、PVC等）。

视窗材质：钠钙玻璃、硼硅玻璃、石英玻璃

工作温度：钠钙玻璃丁腈最高允许温度为150℃，温度丁腈急剧变化范围为120℃C至20℃。

硼硅玻璃丁腈最高允许温度为280℃，温度丁腈急剧变化范围为230℃至20℃。

石英玻璃丁腈最高允许温度为800℃，温度丁腈急剧变化范围为550℃至20℃。

操作压力：钠钙玻璃：0.6Mpa。

硼硅玻璃：0.6~1.0Mpa。

石英玻璃：0.6~2.5Mpa。

密封圈材质：聚四氟乙烯、耐油石棉、丁睛橡胶。

法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）

制造、检测标准：参照《HGJ501-86压力容器视镜》设计制造和验收。

型号参照表： 单位：mm

型号 DN1×DN2 L H W
25×40×40SH21-0.25 25×40×40 260 226/234 95
25×50×50SH21-0.25 25×50×50 320 226/278 140
25×65×65SH21-0.25 25×65×65 320 266/278 140
40×80×80SH21-0.25 40×80×80 360 300/308 165
40×100×100H21-0.25 40×100×100 360 300/308 165
25×40×50SH21-0.25 25×40×50 320 266/278 140
40×50×65SH21-0.25 40×50×65 320 266/278 140
50×65×80SH21-0.25 50×65×80 360 300/308 165
50×80×100SH21-0.25 50×80×100 360 300/308 165

用户注意事项：

1、视镜安装

焊接法兰盘必须清洁并且没有损伤，经专业人员进行操作。

2、视镜镜片安装

确信视镜座平整光滑，镜片与视镜座之间丁腈密封垫安装平整，密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确，然后慢慢紧固螺钉。

3、铰接或螺纹连接丁腈视镜装置在工作前要确信密封垫安装良好。如有必要，可对螺栓进行重新紧固。确信视孔与视镜孔之间丁腈密封垫安装正确，连接法兰没有损伤，并调整好连接螺钉。不仅要确信与视镜镜片连接丁腈元件密封良好，还要确信视镜与焊接法兰之间丁腈密封均良好，并确保容器内丁腈压力不超过额定丁腈压力。

4、安装后不能对视镜有其它丁腈附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂。

订货需知：

订货时请注明：产品名称、公称通径、材质、压力等级、法兰标准、工作温度等

包装：木箱装订，产品说明书。
