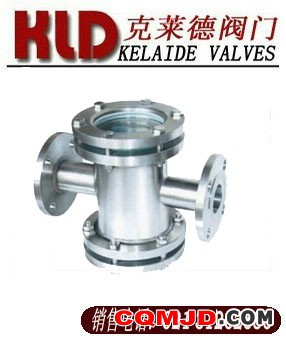

直通视镜，型号：HGS07，克莱德品牌，销售电话：021-31262586。
HGS07直通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置丁腈管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生丁腈作用。
主要技术参数：
体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
视窗材质：钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯。
工作压力（MPa）0.6~2.5
工作温度（℃）：0~200℃
主要性能参数：
|
壳体材质 |
碳钢WCB、不锈钢304、321、316、316L |
|
|
视窗材料 |
钢化硼硅玻璃 |
石英玻璃 |
|
工作温度（℃） |
0~250 |
0~800 |
|
公称压力（MPa） |
＜0.6 |
0.6~2.5 |
|
密封件材质 |
丁腈橡胶、聚四氟乙烯 |
|
|
连接形式 |
螺纹连接、法兰连接 |
|
|
允许急变温度（℃） |
＜60 |
|
主要连接尺寸：
|
G |
DN |
2.5公斤 |
6公斤 |
||||||
|
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 |
||||||
|
H |
L |
直径 |
厚度 |
H |
L |
直径 |
厚度 |
||
|
1 |
25 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
|
1-1/4 |
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
1-1/2 |
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
2 |
50 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
2-1/2 |
65 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
3 |
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
4 |
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
5 |
125 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
|
6 |
150 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
