品牌:克莱德
起订:1台
供应:100台
发货:3天内

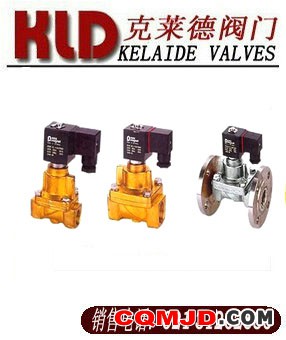

液用电磁阀，型号：DF(ZCS),克莱德品牌，销售电话：021-31262586。
DF(ZCS)液用电磁阀介质流向与电磁阀箭头保持一致,线圈向上,允许倾斜度小于30° 12 响应时间 φ3～φ50≤1秒关≤2秒 φ3～φ50≤。是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。
DF(ZCS)液用电磁阀外形尺寸
|
1 |
最高工作压力 |
0.8MPa |
|
2 |
工 作 压 差 |
0.03～0.8MPa其中φ3、φ5为直动式0～0.6MPa |
|
3 |
环 境 温 度 |
-10～+50℃ |
|
4 |
介 质 温 度 |
0～75℃ |
|
5 |
电 压 |
AC:380V;220V;36V/50Hz DC:12V;24V;110V;220V |
|
6 |
绝 缘 等 级 |
B级 |
|
7 |
功 率 |
φ5～φ20 12W φ25～φ100 15W φ125～φ150 30W |
|
8 |
线 圈 温 升 |
≤80℃ |
|
9 |
电源允许波动 |
-15%～+10% |
|
10 |
工 作 介 质 |
液体气体油 <20CST |
|
11 |
安 装 方 式 |
介质流向与电磁阀箭头保持一致, 线圈向上,允许倾斜度小于30° |
|
12 |
响 应 时 间 |
φ3～φ50≤1秒关≤2秒 φ65～φ150≤3秒关≤5秒 |
DF(ZCS)型液用电磁阀结构规格参数
|
型号 |
宽 |
高 |
连接方式 |
材质 |
|
DF-3 |
45 |
70 |
G 1/8" 内螺纹 |
锻铜 |
|
DF-5 |
48 |
82 |
G 1/8" 内螺纹 |
|
|
DF-10 |
70 |
95 |
G 3/8" 内螺纹 |
|
|
DF-15 |
83 |
92 |
G 1/2" 内螺纹 |
|
|
DF-20 |
85 |
98 |
G 3/4" 内螺纹 |
|
|
DF-25 |
102 |
120 |
G1" 内螺纹 |
|
|
DF-15 |
90 |
105 |
G 1/2" 内螺纹 |
电磁阀有 铜阀体 不锈钢阀体 订货时 口径后请 注明"B" 表示不锈钢 |
|
DF-20 |
100 |
115 |
G 3/4" 内螺纹 |
|
|
DF-25 |
120 |
135 |
G 1" 内螺纹 |
|
|
DF-32 |
135 |
145 |
G 1 1/4" 内螺纹 |
|
|
DF-40 |
145 |
160 |
G 1 1/2" 内螺纹 |
|
|
DF-50 |
190 |
180 |
G 2" 内螺纹 |
|
|
DF-40F |
155 |
205 |
法兰4孔φ17.5孔径φ110孔距 |
电磁阀 铸铁阀体 |
|
DF-50F |
200 |
220 |
法兰4孔φ17.5孔径φ125孔距 |
|
|
DF-65F |
235 |
260 |
法兰4孔φ17.5孔径φ145孔距 |
|
|
DF-80F |
270 |
275 |
法兰4孔φ17.5孔径φ160孔距 |
|
|
DF-100F |
350 |
310 |
法兰8孔φ17.5孔径φ180孔距 |
|
|
DF-125F |
450 |
405 |
法兰8孔φ17.5孔径φ210孔距 |
|
|
DF-150F |
450 |
405 |
法兰8孔φ22孔径φ240孔距 |
