Y型过滤器，Y型法兰过滤器GL41H/Y，Y型丝扣过滤器GL11H/Y，克莱德品牌，销售电话：021-31262586。
|
Y型管道过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。 Y型过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。 应用范围： Y型系列过滤器适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。 结构特点： Y型过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。 Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。 标准规范： 设计制造标准： 零件材料与工况：
主要尺寸及重量：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

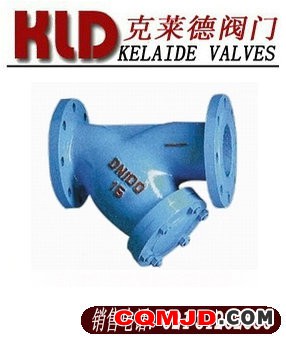

Y型法兰过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
主要技术参数
|
壳体材质 |
黄铜 |
碳钢 |
不锈钢 |
|
公称通径 |
15～500mm |
||
|
滤框滤网材质 |
不锈钢 |
||
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
||
|
工作温度（℃） |
-30~380 |
-80~425 |
-80~450 |
|
公称压力（MPa） |
1.6~10（150Lb~600Lb） |
||
|
过滤精度（目/in） |
10~300 |
||
1.阀体 2. 滤芯网 3.密封件 4.滤网盖
外形尺寸
|
DN |
"英寸 |
L |
H |
H1 |
拉杆伸缩过滤器 |
参考重量kg |
|
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
|
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
|
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
|
32 |
1 1/4 |
180 |
90 |
180 |
|
|
6 |
|
40 |
1 1/2 |
200 |
100 |
240 |
|
|
7.2 |
|
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
|
65 |
2 1/2 |
260 |
165 |
350 |
350 |
165 |
17 |
|
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
|
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
|
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
|
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
|
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
|
250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
|
300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |
|
350 |
14 |
700 |
640 |
1150 |
|
|
312 |
|
400 |
16 |
800 |
700 |
1360 |
|
|
500 |
|
450 |
18 |
850 |
790 |
1480 |
|
|
700 |
|
500 |
20 |
900 |
875 |
1650 |
|
|
900 |
分类说明
本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。
用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备，如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如：64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。
