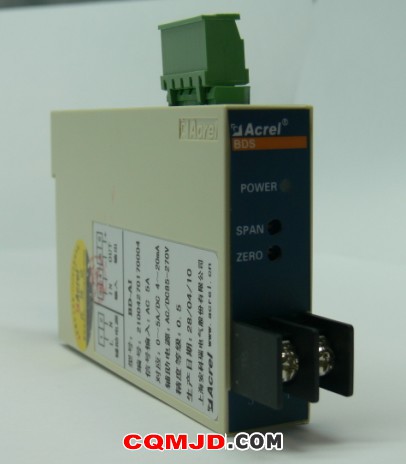

安科瑞BD-AI单相交流电流变送器
2012-11-29 10:29  浏览:121
价格:未填
品牌:安科瑞
型号:BD-AI
发货:3天内
发送询价
单相交流电流变送器是一种将电网中的交流电流隔离变送成线性的直流模拟信号的装置。

下面以上海安科瑞BD-AI为例,介绍电流变送器的功能及应用。

BD-AI电流变送器是将电网中的电流隔离变送成线性的直流模拟信号,同时可带有标准的 RS-485通讯接口,采用 Modbus-RTU通讯协议,保证了上位机通讯的快速可靠。

符合标准
GB/T13850-1998、IEC-688标准。

适用环境
工作温度:-10℃~55℃
储存温度:-25℃~70℃
相对湿度:≤90%RH,不结露,无腐蚀性气体场所
海拔高度:≤2500m

技术参数
输入信号
l        测量范围:AC 0~1A、0~5A
l        电流过载:持续1.2倍,瞬时电流10倍/1秒
l        频率:45Hz~65Hz

 输出信号
l        输出:DC 4~20mA、0~20mA、0~5V、0~10V
l        负载:电流输出时≤600Ω,电压输出时≥1000Ω

工作电源
AC 85V~265V 或DC 100V~350V

温度漂移系数
精度等级为0.5级时≤200ppm/℃,精度等级为0.2级时≤100ppm/℃

绝缘电阻  ≥100MΩ

响应时间  <400ms

工频耐压  辅助电源/输入/输出2kV/1min,50Hz

安装方式
BD-AI电流变送器采用标准35mm导轨安装,或者用螺钉固定

选型
上海安科瑞电流变送器BD-AI-T
单相交流电流变送器,采用真有效值测量电路,可对各种正弦波或非正弦波正确测量,可将AC0~1A、AC0~5A交流电流隔离变送输出DC 4~20mA、0~20mA、0~5V、0~10V模拟信号;标准35mm导轨安装。


范例
    号:BD-AI
    入:AC 0~1A
    出:DC 4-20mA
    度:0.2
附加功能:RS485通讯接口、Modbus协议
辅助电源:AC220V/50Hz
    号:BD-AI-T
    入:AC 0~5A
    出:DC 4~20mA
    度:0.5
辅助电源:DC220V

了解更多请联系我们!
上海安科瑞电气股份有限公司
公司网址:http://www.acrel.cn   地址:上海市嘉定区育绿路253
技术支持:王春华    联系电话:021-39905610   传真号码:021-69155331
手机:15821733663    QQ:272904260       旺旺号:chunnuanhuakai28
邮箱:acrelwch@163.com
