功率因数电力变送器是一种将电网中的功率因数隔离变送成线性的直流模拟信号的装置。
下面以上海安科瑞BD-PF为例,介绍功率因数电力变送器的功能及应用。

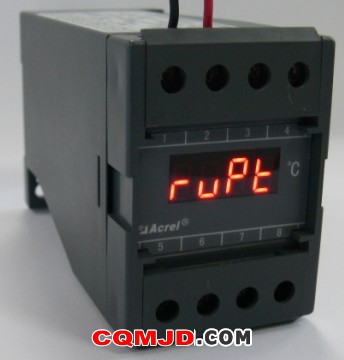

上海安科瑞功率因数电力变送器BD-PF
BD-PF功率因数电力变送器用于测量单、三相系统的功率因数,经隔离变换成直流信号输出,供远动装置,计算机,自动化控制系统作信息输入,广泛应用于电力系统场合。
符合标准
GB/T13850-1998、IEC-688
适用环境
工作温度:-10℃~55℃
储存温度:-25℃~70℃
相对湿度:≤90%RH,不结露,无腐蚀性气体场所
海拔高度:≤2500m
技术参数
输入信号
l 测量范围:AC 1A、5A,AC 100V、220V、380V
l 过载:
电流:持续1.2倍,瞬时电流10倍/1秒;
电压:持续1.2倍,瞬时电压2倍/1秒;
l 频率:45Hz~65Hz
输出信号
l 输出:DC 4~20mA、0~20mA、0~5V、0~10V
l 负载:电流输出时≤600Ω,电压输出时≥1000Ω
工作电源
AC 85V~265V 或DC 100V~350V
温度漂移系数
精度等级为0.5级时≤200ppm/℃,精度等级为0.2级时≤100ppm/℃
响应时间 <400ms
绝缘电阻 ≥100MΩ
精度等级 0.5级,0.2级
工频耐压 辅助电源/输入/输出2kV/1min,50Hz
安装方式
BD-PF功率因数电力变送器采用标准35mm导轨安装,或者用螺钉固定
选型
上海安科瑞功率电力因数变送器BD-PF功率因数电力变送器,可将功率因数隔离变送输出DC 4~20mA、0~20mA、0~5V、0~10V;标准35mm导轨安装。
范例
型 号:BD-PF
输 入:电流5A 电压100V 功率866W
输 出:DC 4-20mA对应0~1
辅助电源:AC220V/50Hz
