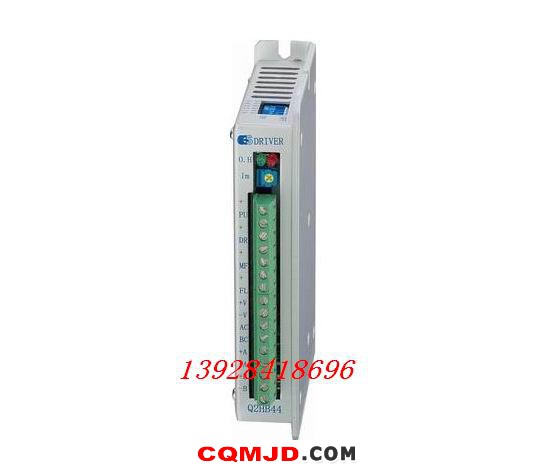

Q2HB44整/半步型驱动器,驱动电压DC12V-40V,适配6或8出线,电流在4A以下,外径42-86mm的各种型号二相混合式步进电机。该产品广泛运用于雕刻机、剥线机等小型数控设备上。

特点
高性能、低价格
● 最高反应频率可达200Kpps
● 步进脉冲停止超过100ms时,线圈电流自动减半
● 双极恒流斩波方式
● 光电隔离输入/输出
● 驱动电流从0.5A/相到4A/相连续可调
● 单电源输入,电压范围:DC12V-40V
功能设定示意图

工作电流设定示意图

输入信号波形时序图

驱动器接线示意图
!注意
1、   千万不要将電源接反,输入电压不要超过DC40V。
2、  输入控制信号电平为5V,当高于5V时需要接限流电阻。
3、  驱动器温度超过70度时过热指示灯亮,驱动器停止工作,直到驱动器温度降到50度,驱动器自动恢复工作,出现过热保护请加装散热器。
4、  此型号驱动器由于采用特殊的控制电路,故必须使用6出线或8出现电机。
DIP开关功能设定说明

细分数
1(整步)
2(半步)
D0
ON
OFF
D4
ON, 双脉冲:PU为正向步进脉冲信号,DR为反向步进脉冲信号
OFF, 单脉冲:PU为步进脉冲信号,DR为方向控制信号

引脚功能说明

标记符号
功 能
注 释
O.H
故障指示灯
过热保护时红色发光管点亮
POWER
电源指示灯
驱动器通电时,绿色指示灯亮
Im
电机线圈电流设定电位器
调整电机相电流,逆时针减小,顺时针增大
+
输入信号光电隔离正端
接+5V供电电源,+5-+24V均可驱动,高于+5V需接限流电阻
PU
D4=OFF, PU为步进脉冲信号
下降沿有效,每当脉冲由高变低时电机走一步。输入电阻220Ω,要求:低电平0-0.5V,高电平4-5V,脉冲宽度>2.5μS
D4=ON, PU为正向步进脉冲信号
+
输入信号光电隔离正端
接+5V供电电源,+5-+24V均可驱动,高于+5V需接限流电阻
DR
D4=OFF, DR为方向控制信号
用于改变电机转向。输入电阻430Ω,要求:低电平0-0.5V,高电平4-5V,脉冲宽度>2.5μS
D4=ON, DR为反向步进脉冲信号
+
输入信号光电隔离正端
接+5V供电电源,+5-+24V均可驱动,高于+5V需接限流电阻
MF
电机释放信号
有效(低电平)时关断电机线圈电流,驱动器停止工作,电机处于自由状态
+
过热保护光电隔离正端
驱动器温度高于70度时,自动关断线圈电流同时置FL为有效(低电平),温度降至50度时驱动器自动恢复工作清除FL信号
FL
过热保护输出信号光电隔离负端
+端接输出信号限流电阻,FL接输出地。最大驱动电流50mA,最高电压50V
+V
电源正极
DC12-40V
-V
电源负极
AC、BC
电机接线
+A、-A
+B、-B
