型号:Q2HB34MB
起订:1台
供应:99999台
发货:1天内

发送询价

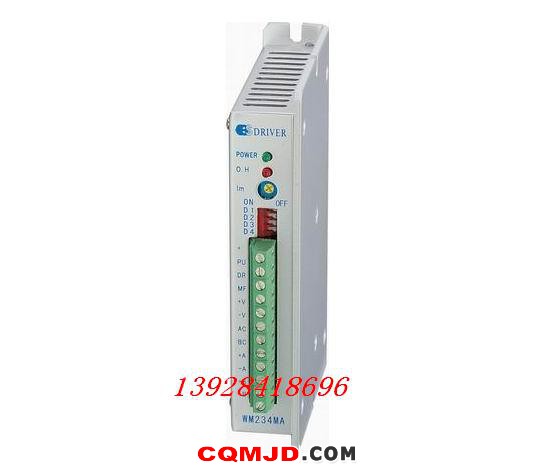

Q2HB34MB为等角度恒力矩细分型驱动器，驱动电压DC12-40V，适配6或8出线，电流在3A以下，外径42-86mm的各种型号二相混合式步进电机。该驱动器内部采用独特的控制电路，用此电路可以使电机噪音减小，电机运行更平稳，电机的高速性能可提高30％以上，而驱动器的发热可减少50％。广泛运用于雕刻机、激光打标机、激光内雕机等分辨率较高的小型数控设备上。

STEP/REV	400	1000	2000	4000
D4	ON	OFF	ON	OFF
D3	ON	ON	OFF	OFF

标记符号	功   能	注   释
POWER	电源指示灯	驱动器输入电源通电时，该指示灯亮。
O.H	故障指示灯	过热保护及过流时，该指示灯亮。
Im	电机线圈电流设定电位器	调整电机相电流，逆时针减小，顺时针增大。
+	输入信号光电隔离公共正端	接+5V供电电源，+5V-+24V均可驱动，高于+5V需接限流电阻。
PU	步进脉冲信号	下降沿有效，每当脉冲由高变低时电机走一步。输入电阻220Ω，要求：低电平0-0.5V， 高电平4-5V，脉冲宽度>2.5uS.
DR	方向控制信号	用于改变电机转向。输入电阻220Ω，要求：低电平0-0.5V
MF	电机释放信号	有效（低电平）时关断电机线圈电流，驱动器停止工作，电机处于自由状态。
+V	输入电源正端	DC12-40V
-V	输入电源负端

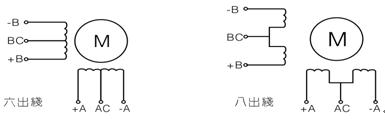

AC、BC	电机接线
+A、-A
+B、-B
