、DL300-DL1400不锈钢真空浸渗设备规格表

二、DL800设备详细目录及安装方案：

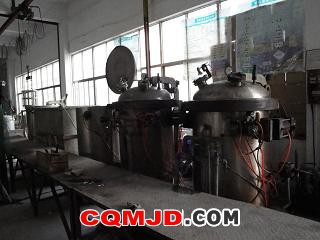

2-1、浸渗罐：1个
有效尺寸：800*h1000mm 材料：不锈钢。
说明：靠2只气缸快速开，闭罐盖。 工作压力0.4MPa
主要构件：2只气缸及其附件，1只真空压力表，1只安全阀，2处罐内观察窗。

2-2、储液罐：1个
有效尺寸：1500*h1200mm，双层结构，中间保温层（岩棉），厚度50-80mm。
材料：内层：不锈钢；外层：不锈钢镜面板。

2-3、制冷装置：制冷机1台
罐内温度可在常温至8°C内任意设定，保持恒温。
主要配件：制冷管，制冷机组及配件、测温探头。

2-4、甩干机：1部
有效尺寸：900*h1000mm，罐体材料，不锈钢。
结构：靠气缸快速开，闭罐盖。运行平稳，有正，反转功能。
主要构件：1只气缸及其附件，减速电机驱动，变频调速。

2-5、清洗罐：1个（两级）
有效尺寸：长*宽*高：1700*900*1000mm，罐体两级逆流清洗。
材料：不锈钢。
附件：空气搅拌系统一套。

2-6、热水固化罐：1个
有效尺寸：900*h1000mm
罐体材料：内层：不锈钢，外层：Q235A
保温结构：双层结构，中间有保温层，材质岩棉，厚度50-80mm。
底部有气助搅拌管，内部排列不锈钢电加热棒，有放置产品的料架，
24KW/H电加热装置，温度可在常温至100°C内任意设定，LED数显，保持恒温，
罐体外表温度<=50°C，1只气缸，靠气缸快速开、闭罐盖。

2-7、真空泵：1台
型号：RI-160 台湾生产 无声真空泵（也可以选项用用户指定品牌）。

2-8、隔离罐：1个
有效尺寸：350*h400mm
罐体材料：Q235A
有排液阀，防止胶液进入真空泵。

2-9、吊笼：2个
有效尺寸：700*h800mm
罐体材料：不锈钢

2-10、控制柜：1台
外型尺寸：长*宽*高：1000*800*2000mm
功能说明：数显仪表显示加热及制冷温度，并设置各种参数
接触器、继电器、电源、按钮等采用国内性能优质品牌产品，质量可靠。

2-11、气动系统：1套

2-12、管道及阀门装置：1套
采用优质阀门及管件

2-13、工作平台：1套

2-14、设置涂装：按厂方要求（一般为蓝色）

2-15、所需动力、气源、水的耗量：
a、动力：41KW/h
b、气源：10立方米/h（0.8Mpa）
c、水：3t/天

2-16：相关承诺：
a、整套设备保修一年。一年后负责所有工艺咨询及设备修理咨询，随时派人沟通协助工厂解决问题。
b、免费提供全套工艺资料，负责培训操作人员。
c、提供工艺试验，协助工厂生产。
d、浸渗罐密封圈2根（使用寿命2年/每根，）提供易损品清单。

2-17、备占地空间：长*宽*高：7000*2300*6000mm（以实际为准）

2-18、供货周期：
合同生效60天，特殊情况45天。设备到现场7天内安装培训完毕。

2-19、安装时的要求：
a、本设备不包括天车轨道、吊车，需按照设备的摆放位置重新设计订购安装，可委托第三方定做，亦可委托供应方定做，费用另计。
b、安装时买方须提供安装时部分工具，我公司派出人员去买方厂内时，须使用如下工具：吊车、叉车等。买方备好压缩空气气源、水源和电源。

三、设备平面布置图（见附图）

四、预处理设备简要清单：（全部采用不锈钢制造，不包含在浸渗设备报价内。）
设备名称：1、除脂罐 2、清洗罐 3、离心甩干机 4、烘干箱 5、晾干架 6、气动系统 7、管道及阀门

、含浸液规格、型号：

二、浸透液质量检验方法：
a、用玻璃试管盛1/3管胶放入90°C热水中，在15分钟内固化为合格；
b、用玻璃试管盛3/1管胶放入70°C热水中，在25分钟内不固化则稳定性合格。

固化后的耐化学介质和耐溶剂性能表（节选）
渗透密胶耐化学性和耐介质性能很好。
以下部分举例了一些工业液体，并判断了密封剂承受所列液体时表现出的相对能力。

如需了解其他介质和含浸液的关系，欢迎致电本公司技术部。

三、有机浸渗的优点

a、操作简单，效率高，45分钟可完成一个浸渗流程，工件合格率98%以上。
b、100%反应固化不收缩，固化物坚韧老化，耐化学介质优良，可密封1.5um的超细微孔。
c、容易清洗，不影响工作表面精度，不腐蚀金属，对操作人员及环境无害。
d、粉末冶金件烧结后即浸渗，可使刀具受力均匀，加工速度加快、刀具寿命大幅度延长。
e、铸件在电镀，喷漆前浸渗，可延长零件寿命，并使表面处理质量优良。
f、浸渗每吨工件消耗约4公斤的胶液。
g、与无机硅酸盐及合成树脂成本较低，虽然无机硅酸盐及合成树脂的材料费只是热固化浸渗剂的几分之一，但综合比较报废铸件成本，能源消耗，因极大提高效率而节省的工作时间成本，用热固化浸渗工艺将使成本大大降低。

四、性能机理
a、固化机理 T88、T90借助升高温度来引发单体的聚合反应，形成一种热固性塑料，借此填充孔隙。
b、基本性能 成分：T88、T90主要由甲基丙烯酸酯类单体的混合物组成。
