品牌:安科瑞
型号:ASD系列
发货:3天内
发送询价
1 概述
ASD系列开关柜综合测控装置用于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示，自动温湿度控制，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。

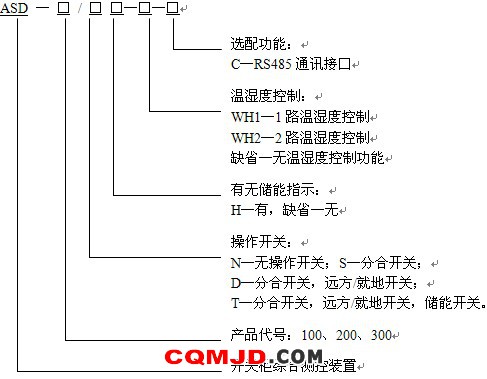

2 型号说明
3 技术参数
| 项 目 | 指 标 | |||
| ASD300 | ASD200 | ASD100 | ||
| 额定输入 | 接线方式 | 3P3L或3P4L | —— | —— |
| 电压 | 100V | —— | —— | |
| 电流 | 5A | —— | —— | |
| 频率 | 50Hz | —— | —— | |
| 准确度 | 电流、电压 | 0.5级 | —— | —— |
| 有功功率、无功功率 | 0.5级 | —— | —— | |
| 电能 | 0.5级 | —— | —— | |
| 温度（@25摄氏度） | ±1℃ | ±1℃ | ±2℃ | |
| 相对湿度 | ±5％ | ±5％ | ±5％ | |
| 功耗 | 辅助电源 | ≤8VA | ≤6VA | ≤5VA |
| 电压输入 | ≤0.5VA | —— | —— | |
| 电流输入 | ≤1VA | —— | —— | |
| 通讯 | 协议 | MODBUS-RTU | ||
| 波特率(bps) | 2400、4800、 | 2400、4800、 | 2400、4800、 | |
| 9600、19200 | 9600、19200 | 9600、19200 | ||
| 平均无故障工作时间(h) | ≥50000 | ≥50000 | ≥50000 | |
4 功能配置
| 型号 | ASD100 | ASD200 | ASD300 |
| 功能项 | |||
|

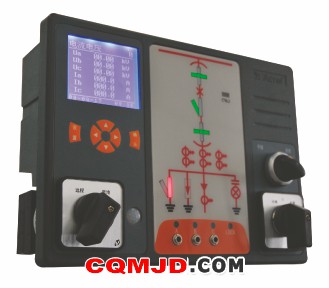

产品图片 |
 |
 |
 |
| 开孔尺寸 | 180mm×120mm | 220mm×165mm | 220mm×165mm |
| 一次模拟图 | 标配 | 标配 | 标配 |
| 语音提示 | 无 | 标配 | 标配 |
| 带电显示 | 标配 | 标配 | 标配 |
| 温湿度控制 | 标配1路 | 标配1路 | 标配1路 |
| 人体感应探测器 | 无 | 无 | 标配 |
| 操作旋钮 | 无 | 可选 | 可选 |
| 主回路电力参数测量及显示 | 无 | 无 | 标配 |
| RS485 | 可选 | 可选 | 标配 |
| 通讯接口 |
5 外形及尺寸（mm）

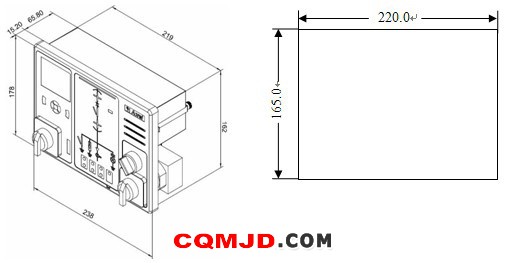

5.1 ASD200、ASD300

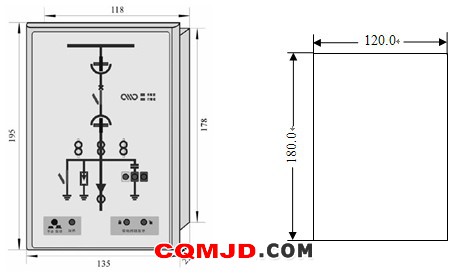

5.2 ASD100

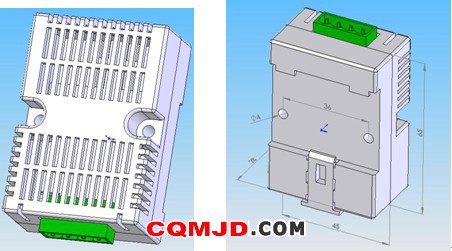

5.3 温湿度传感器（配套附件）
6 接线端子

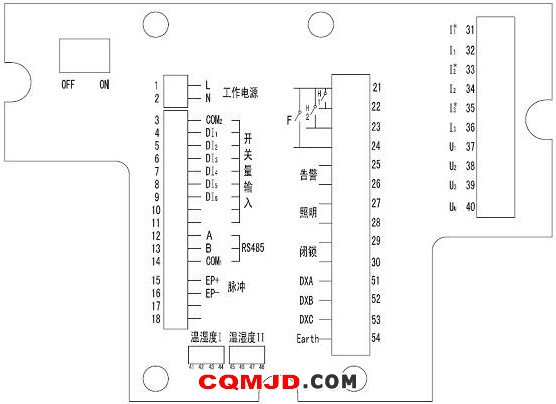

6.1 ASD300

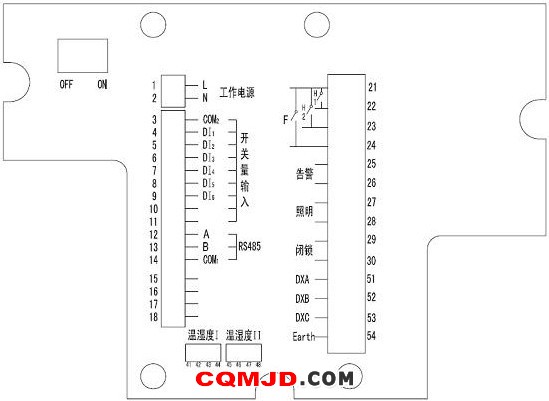

6.2 ASD200

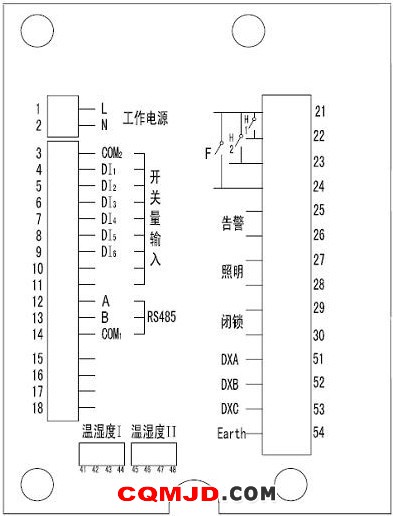

6.3 ASD100
