1　ASJ系列数字式量度继电器

1.1 概述
　　ASJ系列数字式量度继电器（以下简称继电器），采用32位高性能CPU，实时采样三相交流电流、三相交流电压信号，采用有效值计算方法，在较宽的频率范围内实现了较高精度的测量。集成有多种保护功能，仅需简单选择即可实现保护的投入或退出、报警或跳闸；精度高、功耗小、动作快、返回系数高、无抖动，可用于需要电压监控（电压型：如发电机、变压器和输电线的继电保护等）或电流监控（电流型：如电动机、变压器和输电线的过负荷和短路保护线路中）的场合，作为过电压、欠电压、过电流、欠电流、过频率、欠频率保护的闭锁动作元件或启动元件。

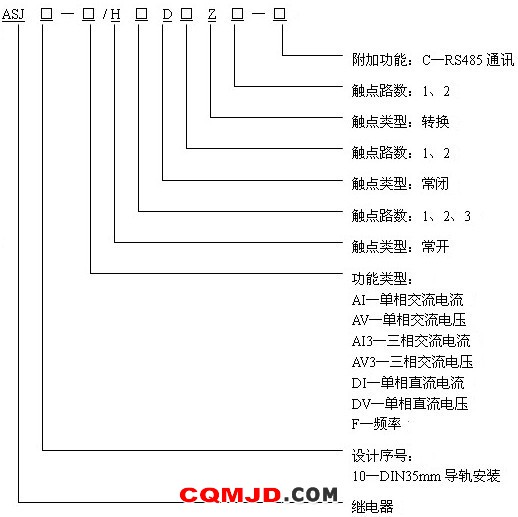

1.2 型号说明

1.3 通用技术条件

1.4 产品特性

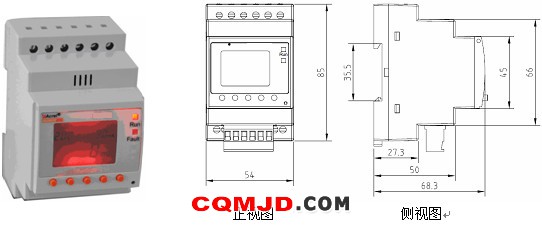

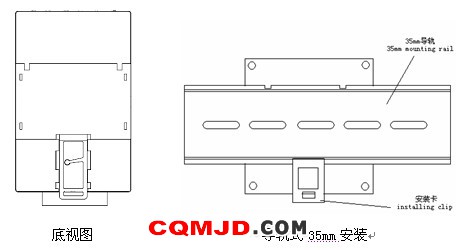

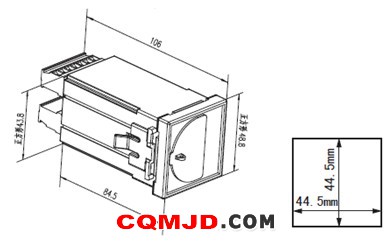

1.5 外形及尺寸(mm)

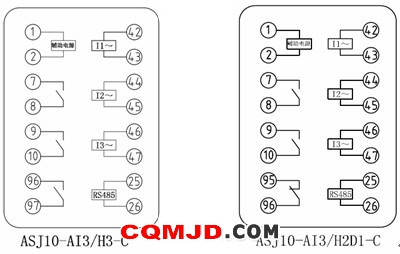

1.6 接线端子

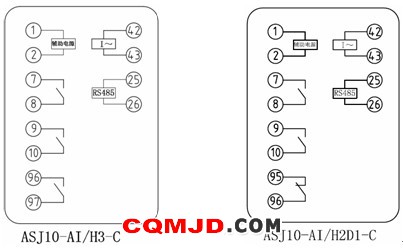

　　电流继电器

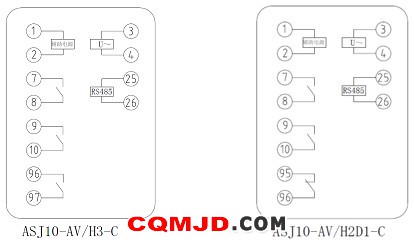

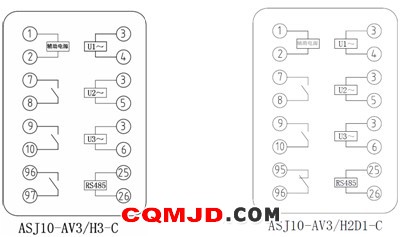

　　电压继电器

　　频率继电器

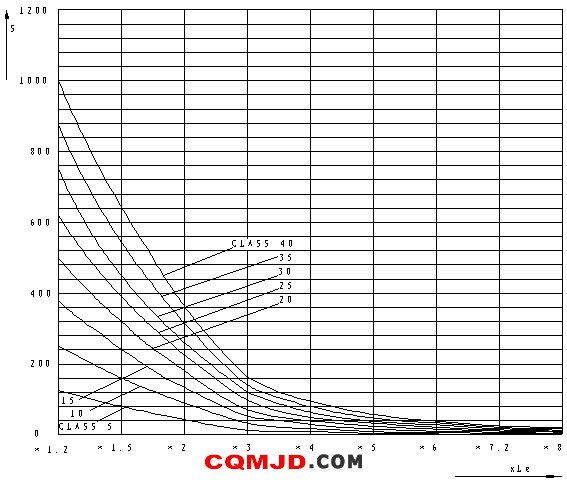

1.7 过载保护电流—时间对照表及曲线图

1.8 应用方案示例
　　示例一  ASJ10-AI3在电动机保护中的应用

　　ASJ10-AI系列是一款能够监视负载的监视继电器，适用于需要进行电流保护的场合，如电动机、变压器和输电线的过负荷和短路保护线路中，随时监视负载的电流状况，能对负载的多种故障状态进行保护，一旦发生故障，能及时将负载从系统中切除，从而起到保护作用。

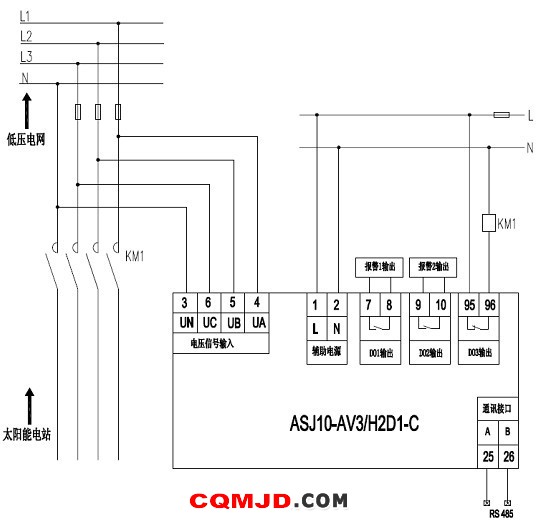

示例二  ASJ10-AV3在光伏发电中的应用

　　ASJ10-AV系列是一款适用于监视三相馈电主电路的监视继电器，它连接在馈电网、分散的电源系统和公共电网之间，一旦发现电网故障，ASJ10-AV能将发电系统从公共电网中断开，从而起到保护作用。

2　ASJ系列智能剩余电流继电器

2.1 概述
　　ASJ系列剩余电流继电器可与低压断路器或低压接触器等组装成组合式的剩余电流保护器，主要适用于交流50Hz，额定电压为400V及以下的TT和TN系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备和电气火灾事故，也可用来对人身触电危险提供间接接触保护。
　　产品符合国标GB/T22387-2008的要求。

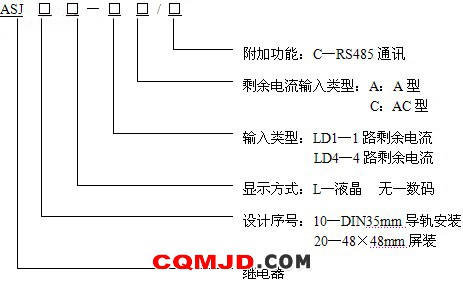

2.2 型号说明

2.3 通用技术条件

2.4 产品规格

型    号			基本功能	可选功能	产品外形
1路	AC型	ASJ10-LD1C	1路AC型剩余电流测量；电流越限报警指标；四种额定动作电流可设定；两种报警延时可设定；互感器断线报警指示；两组继电器输出（一组常开，一组转换）；具有就地，远程测试、手动复位功能。	/
	A型	ASJ10-LD1A	1路A型剩余电流测量；30%、50%、70%TRIP棒状LED指示；十种额定动作电流可设定；十种报警延时可设定；互感器断线报警指示；两组继电器输出（一组常开，一组转换均可设定）*；具有就地，远程测试、手动、自动复位功能。
		ASJ10L-LD1A	1路A型剩余电流测量；电流越限报警背景灯指示，声报警；每路皆有10种动作电流可设定；10种报警延时可设定；2组继电器输出（一组常开，一组转换）；具有就地，远程测试、手动复位功能；RS485通讯；带10条事件记录。	RS485
4路	AC型	ASJ10L-LD4C	4路AC型剩余电流测量；电流越限报警背景灯指示，声光报警；每路皆有4种动作电流可设定；2种报警延时可设定；4组继电器输出（每组常开/常闭可编程设定）；具有就地，远程测试、手动复位功能；带40条事件记录。	RS485
	A型	ASJ10L-LD4A	4路A型剩余电流测量；电流越限报警背景灯指示，声光报警；每路皆有10种动作电流可设定；10种报警延时可设定；4组继电器输出（每组常开/常闭可编程设定）；具有就地，远程测试、手动复位功能；带40条事件记录。
1路	AC型	ASJ20-LD1C	1路AC型剩余电流测量；电流越限报警指标；四种额定动作电流可设定；两种报警延时可设定；互感器断线报警指示；两组继电器输出（一组常开，一组转换）；具有就地，远程测试、手动复位功能。	/
	A型	ASJ20-LD1A	1路A型剩余电流测量；30％、50％、70％TRIP棒状LED指示；十种额定动作电流可设定；十种报警延时可设定；互感器断线报警指示；两组继电器输出（一组常开，一组转换均可设定）*；具有就地，远程测试、手动、自动复位功能。

　　　　注：继电器可设定功能表示，客户可通过面板上的拨码开关自行设定继电器上电初始化状态，常开或常闭，具体设定方法请参照使用指南相关章节。

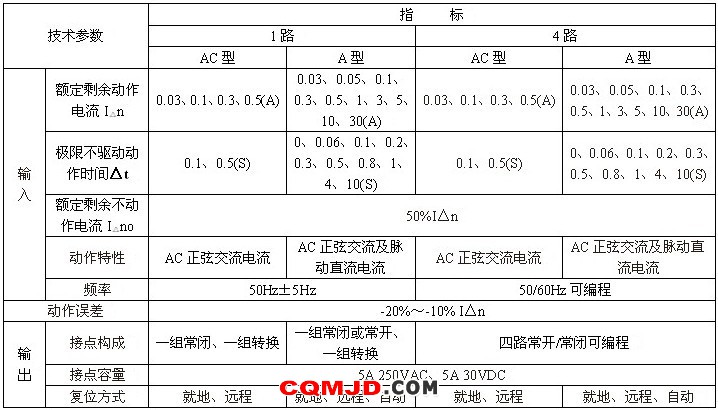

2.5 技术参数

2.6 尺寸及开孔(mm)

　　10型产品

　　20型产品

2.7 接线端子

 1路

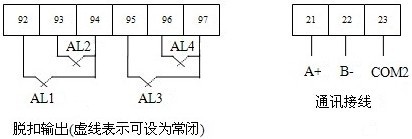

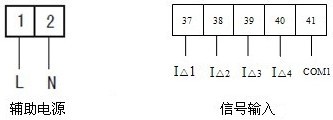

 4路

　　

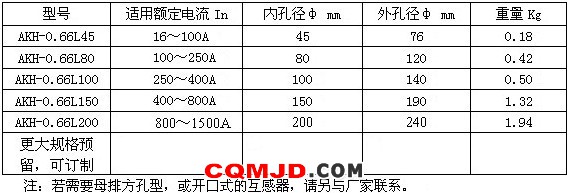

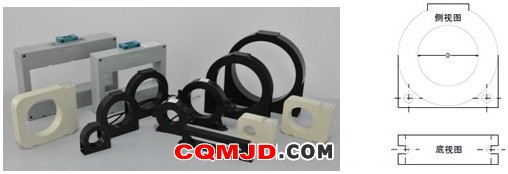

2.8 附件(剩余电流互感器)

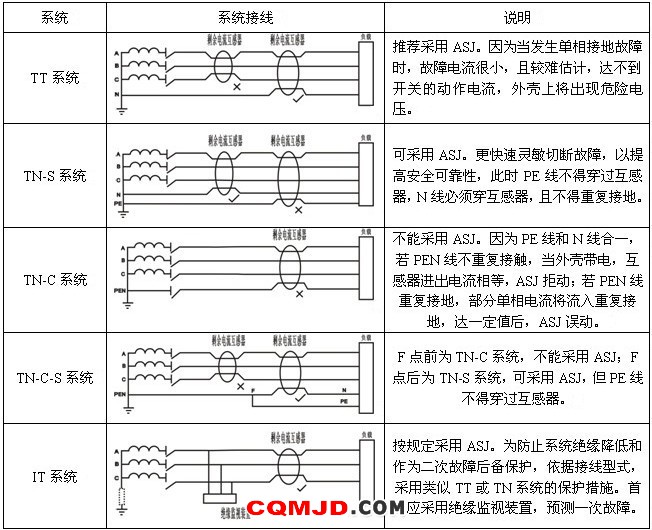

2.9 应用方案
　　1）该装置主要应用于系统保护，作为直接电击、间接电击、电器火灾以及分级保护的防护。在直接电击防护中只作为补充防护，此时额定剩余动作电流不超过30mA•S。
　　2）下列设备和场所必须安装保护装置：移动式电器设备及手持式电动工具、生产用的电器设备、施工工地的电气机械设备、安装在户外的电器装置等（详见GB13955）。
　　3）额定剩余动作电流应充分考虑系统正常泄漏电流值。一般不小于正常实测泄漏电流最大值2-4倍：分支线4倍；支线2.5倍；干线2倍。根据经验公式：
　　单相回路：I△n≥In/2000（照明）
　　三相回路：I△n≥In/1000（动力或动力照明混合）式中In为线路最大供电电流。
　　4）为了保证分级保护动作的选择性，上下级间的电流和时间配合应符合下列规定：
　　I△n1（上级）≥I△n2（下级）
　　tF（上级ASJ返回时间）＞tFa（下级ASJ分断时间），时间差不小于0.2S。
　　一般分支线和末端：30～100mA、≤0.1S；支线：300～500mA、0.2～0.8S；干线：500~1000mA、≤2S。
