电力质量分析仪具有全面的三相交流电量测量、复费率电能计量、四象限电能计量、谐波分析、电网质量分析、遥信输入、遥控输出以及网络通讯等功能，主要用于对电网供电质量的综合监控诊断及电能管理。
电力质量分析仪表国外知名品牌有美国电气控制QP系列、法国施耐德PM系列，国内知名品牌有上海安科瑞ACR系列、江苏斯菲尔PD系列、珠海派诺PMAC等等。
下面以上海安科瑞电力质量分析仪表ACR350EGH为例,介绍电力质量分析仪功能及技术参数。

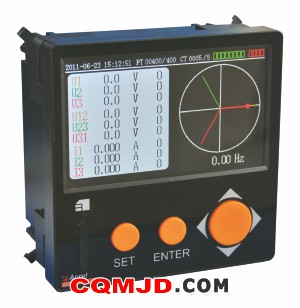

ACR350EGH多功能电力质量分析仪，是针对电力系统，工矿企业，公用设施,智能大厦的电力监控需求而设计的一种智能仪表，它采用高亮度TFT-LCD彩屏显示界面，通过面板按键来实现参数设置和控制，集成全部电力参数的测量（如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数）、全面的电能计量和考核管理（如四象限电能计量和分时电能统计等）、多种电力质量分析参数（THDu、THDi、2-31次电压电流谐波、电压波峰系数、电话波形因子、电流K系数、电压电流矢量分析、电压电流不平衡度分析等）。配置大容量的SD卡用于保存各种故障波形信息和多达3000条的SOE事件记录等。同时它具有多种外围接口功能可供用户选择：带有RS485通讯接口，采用MODBUS-RTU协议可满足通讯联网管理的需要；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，非常适合于实时电力监控系统。彩色LCD显示、全电参量测量（U、I、P、Q、PF、F、S）；四象限电能计量、复费率电能统计；THDu，THDi、2-31次各次谐波分量；电压波峰系数、电话波形因子、电流K系数、电压与电流不平衡度计算；电网电压电流正、负、零序分量（含负序电流）测量；8DI+4DO；RS485通讯接口、Modbus协议或CAN总线协议，适用于高压重要回路或低压进线柜中。
特点
Ø 可直接从电压、电流互感器接入信号，并可任意设置PT/CT变比；
Ø 四象限电能计量、分时电能统计、最大需量记录；
Ø 采用专用的掉电保护电路，在掉电的情况下，电能保存不丢失，恢复电源后，电能继续走字；
Ø 大屏幕TFT-LCD彩屏显示 5.6'' 640X480 16位色；
Ø 配置SD卡记录各种故障波形信息和多达3000条的SOE事件记录；
Ø 配置Modbus/485通讯，可介入SCADA、PLC系统中，可与业界多种软件通讯（Intouch、Fix、组态王等）；
Ø 带开关量输入输出，实现遥信和遥控功能；
Ø 可实现过压、欠压、过流、缺相、不平衡等的报警功能，并有两路报警继电器输出；
Ø 可选配485、以太网、Profibus等各种通讯接口；
适用环境
l 工作温度：-10℃~+45℃
l 储存温度：-20℃~+70℃
l 相对湿度：5%-95%不结露
l 海拔高度：≤2500m
技术参数
|
技术参数
|
指标
|
|
|
输入
|
网络
|
三相三线、三相四线
|
|
频率
|
45～65Hz
|
|
|
电压
|
额定值：AC 100V、400V
|
|
|
过负荷：1.2 倍额定值（连续）； 2 倍额定值持续1 秒
|
||
|
功耗： 小于 0.2VA
|
||
|
电流
|
额定值：AC 1A、5A
|
|
|
过负荷：1.2 倍额定值（连续）； 10倍额定值持续1 秒
|
||
|
功耗： 小于 0.2VA
|
||
|
输出
|
电能
|
输出方式:集电极开路的光耦脉冲，1路输出
|
|
脉冲常数: 4000、8000 imp/kWh
|
||
|
通讯
|
RS485接口、Modbus-RTU协议
|
|
|
通讯
|
可选另一路RS485、以太网、Profibus
|
|
|
报警
|
两路继电器输出，对应过压、欠压、过流、缺相、不平衡等的报警功能
|
|
|
显示
|
TFT-LCD彩屏显示
|
|
|
开关量输入
|
8路干接点输入，内置+5V电源
|
|
|
开关量输出
|
输出方式：4路继电器常开触点输出
|
|
|
触点容量：AC 250V/3A、DC 30V/3A
|
||
|
测量精度
|
频率±0.05Hz、无功电能1级、其它0.5级
|
|
|
电源
|
AC/DC 85～270V；功耗≤10VA
|
|
|
安全性
|
工频耐压：电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min；
绝缘电阻：输入、输出端对机壳>5MΩ
|
|
外形及安装尺寸(mm)
ACR230ELH的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。LCD显示（点阵式液晶）
ACR320ELH的面框尺寸为120mm*120mm,开孔尺寸为108mm*108mm, 安装深度为85mm。LCD显示（字段式液晶）
ACR330ELH的面框尺寸为120mm*120mm,开孔尺寸为108mm*108mm, 安装深度为85mm。LCD显示（点阵式液晶）
ACR350EGH的面框尺寸为120mm*120mm,开孔尺寸为114mm*114mm, 安装深度为85mm。LCD显示（字段式液晶）
专利及著作权
ACR220ELH、ACR230ELH著作权登记号：沪 DGY-2009-1283《安科瑞ACR230ELH电能质量分析仪软件V1.0》
ACR220ELH、ACR230ELH专利：电能质量分析仪表液晶显示面板，外观专利，专利号200830060356.X
范例
型 号：ACR350EGH
辅助电源：AC/DC220V
输入信号：380V 600A/5A 8DI/4DO
电 网：三相四线
通 讯：RS485/Modbus-RTU
