供应安科瑞导轨式安装电气火灾监控仪表
2012-11-29 10:29  浏览:213
价格:未填
品牌:安科瑞
型号:ARCM300-J1/ARCM300-J4/ARCM300-J8
发货:3天内
发送询价

1 功能
l  可在线监测单路或多路的漏电流,各相电缆温度信号,每路通道具有断线、短路检测功能;
● 额定剩余电流动作值,脱扣延时及动作类型可根据需要灵活设置;
● 标准35mm导轨式安装,LCD或LED显示;
● 画面暂留功能,漏电故障发生时,该通道显示画面暂留,表示该通道漏电或超温时的值,方便上位机的故障记录;
● 具有事件存储功能,报警器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场的用电情况,为消除故障提供依据;
● 采用现场总线通信技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准MODBUS协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。


2 技术参数
        型号
参数
ARCM300-J1
ARCM300-J4
ARCM300-J8
辅助电源
电压
AC/DC 85~270V
AC/DC 85~270V
AC/DC 85~270V
功耗
≤3W
≤3W
≤3W
输入
1路剩余电流,3路温度
4路剩余电流
8路剩余电流,2路温度
额定剩余电流
动作值
10mA~3000mA分档可调
10mA~3000mA分档可调
20mA~1000mA连续可调
动作延迟时间
100mS~60S分档可调
100mS~60S分档可调
100mS~60S连续可调
温度报警值
50~120℃
/
50~125℃
测量范围
10mA~3000mA,-10℃~120℃
10mA~3000mA
4mA~20A,-10℃~125℃
测量电网频率
50/60Hz
50/60Hz
50/60Hz
剩余电流精度
1级
1级
2级
报警
声光报警
声光报警
声光报警
开关量输入
/
/
2路AC220V有源接点输入
继电器输出
机械触点,触点容量AC 220V/3A,DC 30V/3A
机械触点,触点容量AC 220V/3A,DC 30V/3A
机械触点,触点容量AC 220V/3A,DC 30V/3A
事件记录
10条报警记录
10条报警记录
16条报警记录,16条开关量记录
通讯
RS485接口
MODBUS-RTU协议
CANBUS可选(请与厂家联系)
RS485接口
MODBUS-RTU协议
CANBUS可选(请与厂家联系)
RS485接口
MODBUS-RTU协议
CANBUS可选(请与厂家联系)
显示
LCD
LCD
LED


3 外形及安装尺寸(mm)
 ARCM300-J1、ARCM300-J4
 ARCM300-J8


 安装方式





4接线端子
  ARCM300-J1接线端子
信号端子

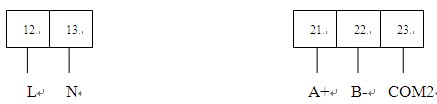

电源、通讯端子



继电器输出


ARCM300-J4接线端子
信号端子


电源、通讯端子

继电器输出

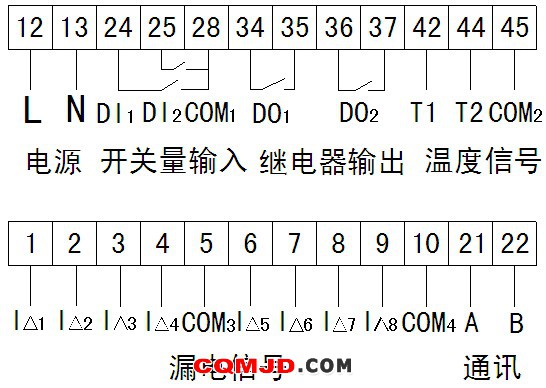

ARCM300-J8接线端子
