品牌:安科瑞
型号:ARCM
发货:3天内
1 概述
ARCM剩余电流式电气火灾监控装置安装在低压配电系统中，用于检测系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。
2 适用环境
工作温度：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m
污染等级：Ⅲ级，安装类别：Ⅲ级

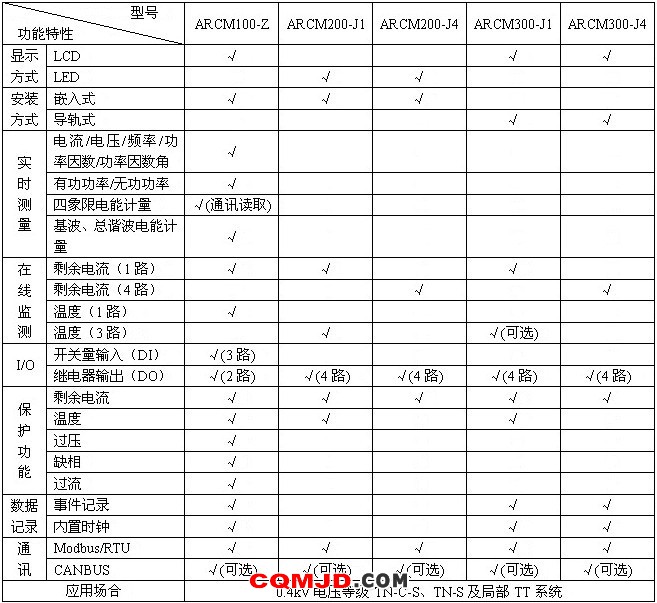

3 产品选型一览表
4 产品介绍
4.1 ARCM100-Z监控仪表
4.1.1 功能
● 具有剩余电流保护、温度保护、过压保护、缺相保护、过流保护等多种保护功能；
● 实时地对回路的三相电压、三相电流、频率、功率、四象限电能和基波、总谐波电能等电参量进行测量；
● 提供三路开关量输入功能，可连接消防联动信号和烟雾报警信号，高可靠性地实现消防系统通过装置远程控制，强制切断故障点电源；
● 继电器保护输出：具有报警输出和脱扣输出的功能，同时可将开关状态反馈到消防系统中；
● 采用先进的现场总线通信技术，上位机管理软件可以实时监控现场的运行状况，及时发出报警信息；
● 具有事件存储功能，报警器能够记录报警发生的时间、类型、参数和相序，根据报警记录可以分析现场的用电情况，为消除故障提供依据；
● 实时温度监控功能，对传感器进行在线检测，传感器断线、短接都会发出告警信号；
● 掉电保护功能，当监控装置处于报警状态时遇到断电情况，下次上电时仍然会保持断电前的报警状态，防止由于断电、复位等原因导致的报警无效的情况；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。

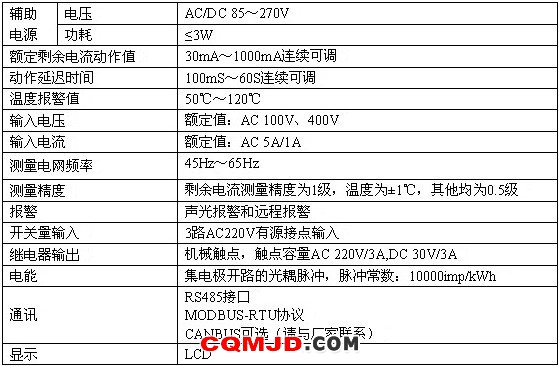

4.1.2 技术参数

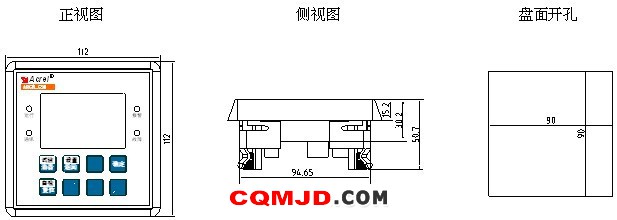

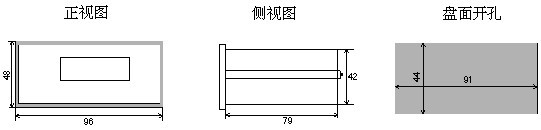

4.1.3 外形及安装尺寸(mm)

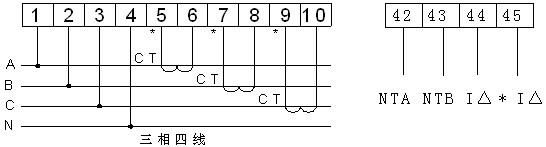

4.1.4 接线端子
4.2 ARCM200-J1、ARCM200-J4监控仪表
4.2.1 功能
● 可在线监测多路的漏电流，各相电缆温度信号；
● 额定剩余电流动作值，脱扣延时，可根据需要灵活设置，温度动作值也可编程；
● 画面暂留功能，漏电故障发生时该通道显示画面暂留，表示该通道漏电或超温时的值，方便上位机的故障记录；
● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
4.2.2 技术参数
4.2.3 外形及安装尺寸(mm)
4.2.4 接线端子
ARCM200-J1接线端子
信号端子(T1、T2、T3为温度信号接入)

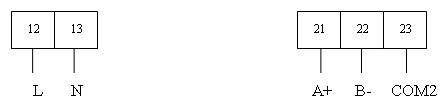

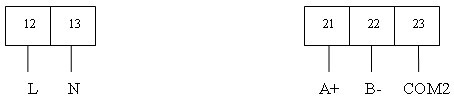

电源、通讯端子

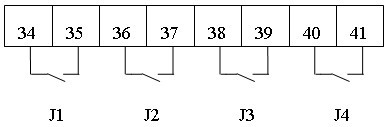

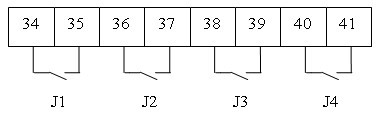

继电器输出（J1为脱扣输出，J2、J3、J4为报警输出）
ARCM200-J4接线端子
信号端子
电源、通讯端子
继电器输出
4.3 ARCM300-J1、ARCM300-J4监控仪表
4.3.1 功能
● 可在线监测单路或多路的漏电流，各相电缆温度信号；
● 额定剩余电流动作值，脱扣延时，可根据需要灵活设置；
● 标准35mm导轨式安装，LCD显示；
● 画面暂留功能，漏电故障发生时，该通道显示画面暂留，表示该通道漏电或超温时的值，方便上位机的故障记录；
● 事件记录，表内可记录10条漏电的大小、时间；
● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
4.3.2 技术参数

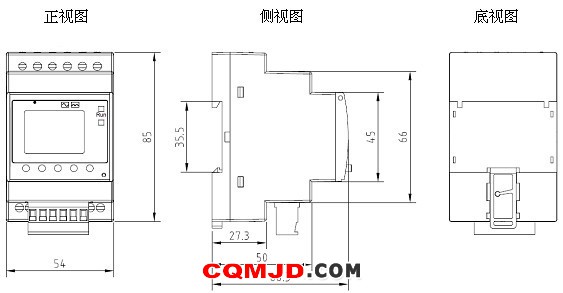

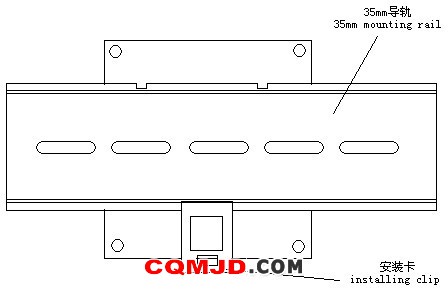

4.3.3 外形及安装尺寸(mm)
4.3.4 接线端子
ARCM300-J1接线端子
信号端子
电源、通讯端子
继电器输出
ARCM300-J4接线端子
信号端子
电源、通讯端子
继电器输出
4.4 ARCM500-J32电气火灾监控探测器
4.4.1 功能
● 与AKH-0.66LXXD、ARCM200/300配合，最大支持32回路剩余电流和96回路温度监测，可以组建小型电气火灾监控系统；
● 额定剩余电流动作值、温度动作值及动作延时，可根据需要灵活设置，监控单元根据设定值进行报警保护；
● 监控单元具备继电器保护输出，可实现远程声光报警的功能；
● 具有事件存储功能，监控单元能够记录报警发生的时间、位置及报警参数，根据报警记录可以分析现场的绝缘情况，为消除故障提供依据；
● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发送报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。

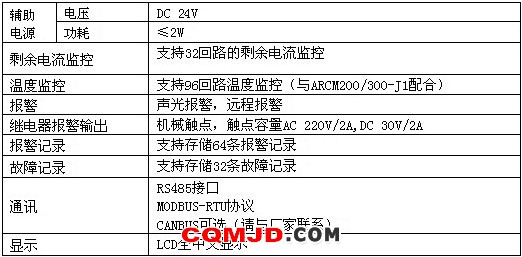

4.4.2 技术参数
4.4.3 外形及安装尺寸(mm)
4.4.4 接线端子
5 附件
5.1 AKH-0.66L系列模拟型剩余电流互感器

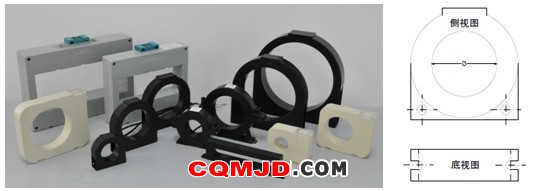

5.1.1 产品外观

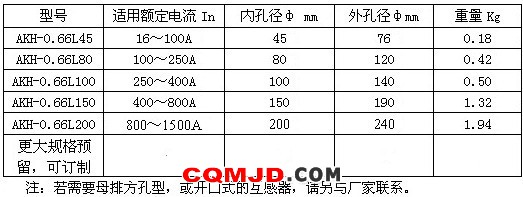

5.1.2 互感器选型表
5.2 AKH-0.66LXXD系列数字型剩余电流互感器
5.2.1 功能
● 实时监测单回路剩余电流，并可根据设定进行报警；
● 额定剩余电流动作值和动作延时，可根据需要灵活设置；
● 数字处理模块直接嵌入到互感器内部，实现了互感器数字化，信号可靠性高；
● 具有事件存储功能，报警器能够记录报警发生的时间、参数，根据报警记录可以分析现场的绝缘情况，为消除故障提供依据；
● 采用现场总线通信技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。

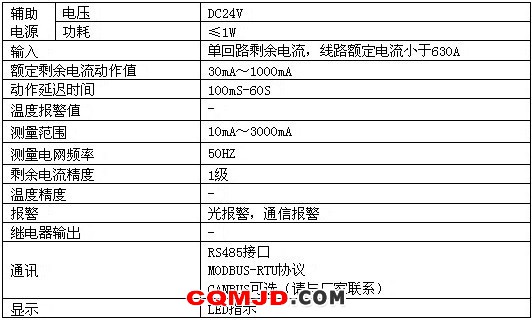

5.2.2 技术参数

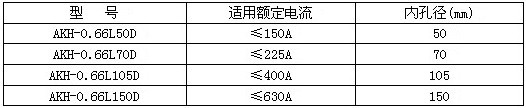

5.2.3 互感器选型表
5.2.4 接线端子

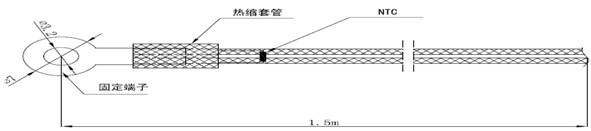

5.3 ARCM-NTC温度传感器
温度传感器为一热敏电阻NTC，它提供0～120℃的温度监控基准，可以用来监测线缆或配电箱体的温度，提供温度保护。
6 应用方案

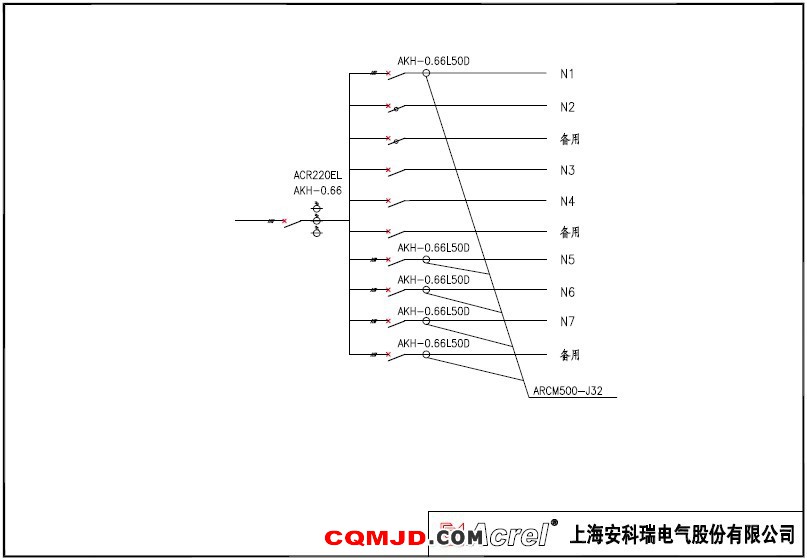

楼层间照明/动力配电箱设计图

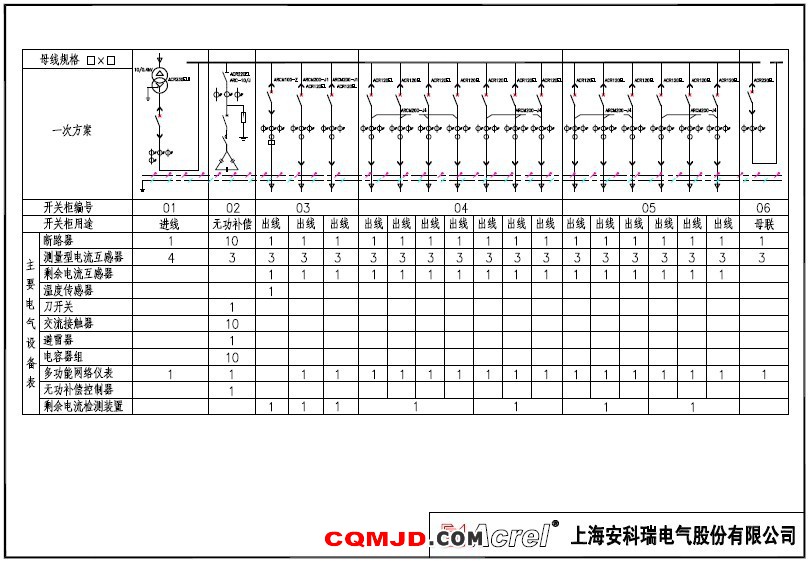

低压配电柜设计图
