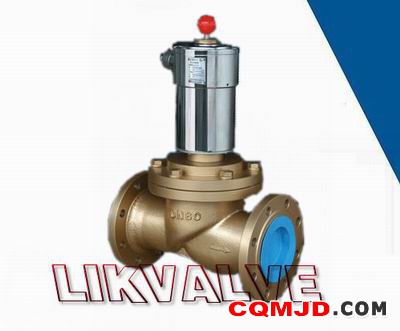

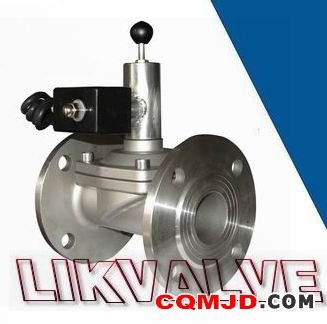

德国莱克品牌：进口燃气安全电磁阀应用范围：它广泛应用于工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统等城市或工厂易燃易爆介质切断；当发现事故隐患时快速切断，及时制止恶性事故发生。
产品特点：
电磁阀线圈功耗10W、温度不超过10℃、线圈可以长期通电的情况下，阀保持长期打开状态。停电或关电阀迅速关闭。阀线圈停电或关电后在次来电，阀不会自动打开，必须靠人工才能打开阀；节能；零压启动，零泄漏。
主要技术参数：
|
产品规格：
|
DN20--DN500
|
|
阀体材质：
|
铸钢、不锈钢（铸钢体不能用在腐蚀流体上）
|
|
压力范围：
|
0～0.6MPa
|
|
适用介质：
|
煤气、天然气、液化气、沼气、甲烷、瓦斯等气体或燃油
|
|
介质温度：
|
-20～+100℃
|
|
防护性能：
|
防水、防爆（Exd IICT5)
|
|
接线方式：
|
引线式；插头式
|
|
电源电压：
|
DC12～127V; AC36～380V
|
|
连接方式：
|
管接，法兰
|
工作原理：
当电磁阀需打开时，电磁阀线圈先通电，然后把阀顶部的保护套旋下，用力向外拉起手柄，电磁阀打开，然后将保护套装在原位保护手柄。当电磁阀需关闭时，线圈瞬间断电，电磁阀迅速关闭。
规格尺寸：
|
公称通径
|
L
(mm)
|
D
(mm)
|
D1
(mm)
|
D2
(mm)
|
D3
(MM)
|
H
(mm)
|
法兰盘
（标准）
|
|
L
(mm)
|
D
(mm)
|
D1
(mm)
|
D2
(mm)
|
D3
(mm)
|
H
(mm)
|
法兰盘
（标准）
|
|
DN15
|
100
|
Φ65
|
4-Φ14
|
Φ46
|
Φ89
|
170
|
4.0Mpa
|
|
|
|
|
|
|
|
|
DN20
|
110
|
Φ75
|
4-Φ14
|
Φ56
|
Φ99
|
185
|
130
|
Φ85
|
4-Φ14
|
Φ65
|
Φ110
|
190
|
4.0Mpa
|
|
DN25
|
125
|
Φ85
|
4-Φ14
|
Φ65
|
Φ110
|
190
|
130
|
Φ85
|
4-Φ14
|
Φ65
|
Φ110
|
190
|
|
DN32
|
140
|
Φ100
|
4-Φ18
|
Φ76
|
Φ137
|
200
|
150
|
Φ100
|
4-Φ17
|
Φ76
|
Φ135
|
215
|
|
DN40
|
150
|
Φ110
|
4-Φ16
|
Φ85
|
Φ144
|
215
|
157
|
Φ110
|
4-Φ17
|
Φ85
|
Φ145
|
230
|
|
DN50
|
155
|
Φ125
|
4-Φ16
|
Φ100
|
Φ152
|
225
|
175
|
Φ125
|
4-Φ17
|
Φ100
|
Φ155
|
240
|
|
DN65
|
200
|
Φ145
|
4-Φ18
|
Φ118
|
Φ179
|
240
|
1.6Mpa
|
235
|
Φ145
|
4-Φ17
|
Φ120
|
Φ180
|
255
|
1.6Mpa
|
|
DN80
|
240
|
Φ160
|
8-Φ18
|
Φ132
|
Φ194
|
265
|
270
|
Φ160
|
8-Φ17
|
Φ135
|
Φ195
|
265
|
|
DN100
|
280
|
Φ180
|
8-Φ18
|
Φ156
|
Φ223
|
285
|
300
|
Φ180
|
8-Φ17
|
Φ155
|
Φ215
|
285
|
|
DN125
|
325
|
Φ210
|
8-Φ18
|
Φ184
|
Φ248
|
305
|
380
|
Φ210
|
8-Φ18
|
Φ185
|
Φ245
|
305
|
|
DN150
|
460
|
Φ240
|
8-Φ22
|
Φ211
|
Φ280
|
390
|
440
|
Φ240
|
8-Φ22
|
Φ210
|
Φ280
|
345
|
|
DN200
|
490
|
Φ295
|
12-Φ22
|
Φ266
|
Φ340
|
440
|
580
|
Φ295
|
8-Φ22
|
Φ265
|
Φ335
|
385
|
1.0Mpa
|
|
阀体材质
|
不绣钢
|
铸铁
|
|
适用压力
|
0～0.6MPa
|
|
备注
|
管接连接方式选用《LIKZCQ系列燃气快速切断电磁阀》中的连接尺寸和外观尺寸
|
|
