品牌:普特
型号:YTH100
起订:1块
供应:10000块
发货:3天内
发送询价

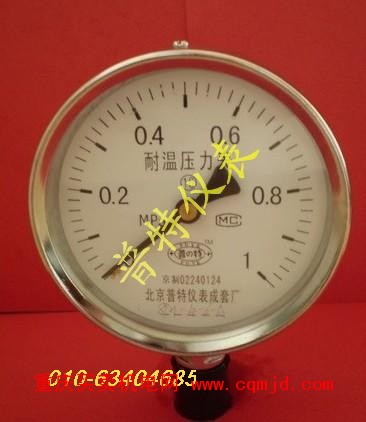

耐高温压力表的全部零部件均由不锈钢材料制成,导压系统采用特殊焊接工艺。耐高温压力表具有优良的耐腐蚀功能,适用于对腐蚀性较强的介质和锡钎焊工艺。耐高温压力表具有优良的耐高温耐腐蚀性能,适用于对腐蚀性较强的介质和锡钎焊工艺不宜采用的高温介质或温度较高环境中的压力检测。耐腐耐高温压力表广泛应用于石油、化工、农药、橡胶、天然气等工业企业。
使用环境条件:-40~200℃(YTH型)相对湿度不大于85%
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃
散热器类型:
1.介质温度计低于200摄氏度时,可采用全高温压力表
2.介质温度高于250摄氏度,可采用毛细散热器,散热效率40%
3.如高温高压,采用耐高压散热器,散热效率25%,耐压160MPa
简单结构原理
耐温压力表壳、测量系统、指示部分、散热器、弹性元件组成。弹性元件采用耐高温耐腐合金材料和特殊焊接工艺生产。仪表在被测介质的压力作用下弹簧管端生产相应位移,借助拉杆和齿轮转动机构使指示部分产生偏转,在分度盘上指示相应的压力值。
耐温耐震耐腐压力表,由表壳、测量系统、指示部分、仪表内隔热部分,散热器,弹性元件组成。弹性元件采用耐高温耐腐合金材料和特殊焊接工艺生产。仪表内密封隔离介质,起到隔热冷却,以及耐震的目的,仪表在被测介质的压力作用下弹簧管端产生相应位移,借助拉杆和齿轮转动机构使指示部分产生偏转,在分度盘上指示相应的压力值。
产品规格
产品型号
|
测量范围
|
精度等级
|
螺纹尺寸
|
YTH-60/YTW-100/YTW-150
|
-0.1~160MPa
|
1.6级;2.5级
|
M20X1.5,1/2NPT;G1/2
|
