一、产品说明：

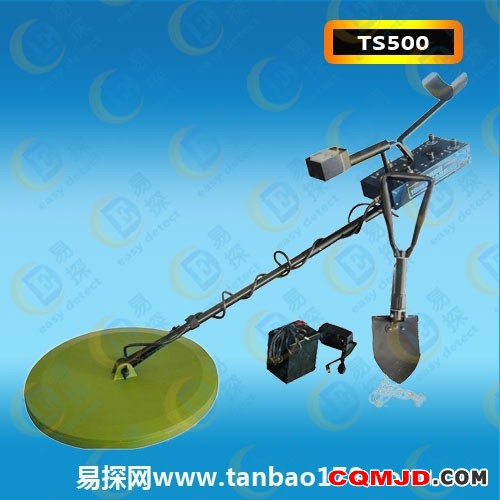

    TS500地下金属探测器是采用最新技术研发的新一代金属探测器. 它具有较大的探测深度和准确的识别能力，是专业型超深探测器，特别适用于地层深部的探测作业。

在使用旧式金属探测器时，最令人讨厌的问题是地面的影响：随着探测盘与地面的距离变化仪器的信号也跟着变化，若把探测盘扫过凹凸不平的地面，这个变化就更 大了，操作者仿佛到处都听到信号声，弄不清那里真正埋有金属. 这种现象叫做"矿化反应". 造成"矿化反应"的原因，是由于构成土壤和各种矿物使仪器发出信号.在土壤结构复杂的地方，"矿化反应"非常强烈，它引起的信号比金属信号还要大，这时操 作人员就很难判断发出信号的地方到底是埋有金属还是"矿化反应"。本仪器内设有地平衡线路，能排除一切"矿化反应"的影响，只有在探测盘遇到金属时才发出 信号，从而大大提高了探测深度和准确性。

本仪器探测方式分为地平衡模式和识别模式：在地平衡模式下适合在地面搜索金属物品，然后用金属识别功能加以识别，在识别模式下可以屏蔽黑色金属如铁等物 体，只能显示有色金属如黄金、银等物体。另外它除了通过显示表头来区分金属类别外它还可以通过音调功能设置区分金属类别。

配备外置耳机接口，可接驳单声道耳机，简单易用；

内置大容量可充电电池，有低电压指功能，配备充电器，充满电后可连续工作十小时以上。配备专用兵工铲，方便野外作业。





二、特点

1、地平衡：能有效排除大地矿化反应，具有较佳的穿透能力。TS500地下金属探测器对金、银、铁、锡……等一切金属都能探测，而对覆盖在这些金属之上的泥土、陶瓷、岩石、塑料、水泥、木材等物质都能穿透。

2、自动识别：可自动区分识别有色金属与黑色金属

3、配有超大探盘设计，探测面积更宽，仪器探测灵敏，声音宏亮。

4、扬声器发声提示

5、电池低电提示，电压表强度指示



三、主要用途

1、探矿，可探各种金属矿物，且对某些高品位的矿，尤其对自然金块更为有效

2、侦破搜查

3、考古，发现埋藏在地下的金属文物和金银宝物

4、检查地下管道、电线、电缆。是建筑施工、自来水装修、供变电、城市改建等作业中必不可少的工具



四、产品参数

1、探测深度：最大10米。探测人民币一元硬币，探测距离≥30cm 。如果以60*60*1cm铁板为例：可探测到8米

2、探测方式： 地平衡探测/识别探测

3、信号频率：9.6KHz

4、声音频率：400Hz

5、电源：DC12V蓄电池，可充电

6、拉杆长度：1.05米（可伸缩）

7、彩盒尺寸：33 * 17 * 40 cm

8、约7.5kg

9、包装尺寸：49*25.5*44 cm



五、仪器介绍

按钮：

在电表的下方有一按钮，又叫做记忆按钮。把它按一下就能启动机内的记忆电路以记住仪器的工作环境。譬如探测盘在泥土上方，泥土对仪器产生一定的信号，按一 下按钮之后，泥土的信号就没有了。在金属物体的周围是不能按下按钮的，因为按了之后仪器记忆了金属的信号，再遇到金属就探测不到了。如果按住按钮不放，则 仪器就一直处在记忆的状态，对什么信号都不会有反应。在调节仪器的任何一个旋钮前，都必须先按下按钮，调好之后，松开按钮，仪器工作时，随着环境的变化电 表的指针会偏离零点，按、放一次按钮，指针就回零了。在整个探测过程中常需要按、放此按钮。



调谐旋钮：按住按钮不放，把调谐旋钮由左边顺时针旋转，仪器的声音从无到有，从小到大。当声音刚刚开始出现，勉强可以听到时，就是我们所需的“临界声”。 只有调出这种微弱的“临界声”，仪器才具有最高的灵敏度。在调“临界声”之前，必须先按下按钮，调好之后，松开按钮。在使用仪器的过程中，如果“临界声” 逐渐增大或减小甚至消失，就按一下按钮以恢复“临界声”



灵敏度旋钮：

灵敏度旋钮用于控制仪器的灵敏度。把旋钮反时针方向转到尽头，仪器的灵敏度会降到最低，探测深度也很小；若往顺时针方向转动旋钮，灵敏度就会逐渐提高，转 到最右边时，灵敏度最高，探测深度也最大。用户常希望探得深一些，但不要忽略“矿化反应”的影响。在“矿化反应”大的地段，提高了灵敏度之后会引起假信 号，仪器到处乱响，反而探不到东西。当遇到这种情况，应当把灵敏度适当降低，以减少复杂的地层对仪器的影响。在土质均匀而又没有杂物的地方，可以把灵敏度 调到最高，此时仪器具有最大的探测深度。每调一次灵敏度旋钮时都要按住按钮不放，调好之后才松开按钮。



地平衡旋钮：

本仪器装备了地平衡线路，可以把“矿化反应”的影响降到最低。如果要使用地平衡的探测模式，首先要把操作方式开关放到地平衡档，然后调节地平衡旋钮。把地 平衡旋钮转到刻度“10”，把探测盘抬离地面，调出“临界声”之后使探测盘在降到地面上，仪器的声音就会增大；如果把地平衡旋钮转到刻到“0”再按上述过 程做一次，仪器的声音便减小了。说明了平衡旋钮在刻度的一端使声音增大，另一端使声音减小，那么在这两端之间存在这样一个刻度，旋钮对准这个刻度之后由地 面引起的声音既不增大也不减小，它就是我们所要调到的地平衡点。

具体做法如下：

1.操作方式开关拨到地平衡档；

2.把探测盘抬离地面约60公分左右，调处“临界声”；

3.把探测盘降落到离地面20公分左右，如果声音变大了，就抬起探测盘约60公分，把地平衡旋钮朝反时针方向拧一点，然后把探测盘靠近地面试一试，如果声 音仍然增大，则再往反时针方向拧一点，知道抬起和放下探测盘时声音基本不变为止。如果上述过程中声音是减小的，则需把地平衡旋钮朝顺时针方向调整直到抬起 和放下探测盘时声音基本不变为止；

4.如果不管怎样调整声音都是增大的，说明该处地下埋有金属，应该换一个地方调试；

5.旋转地平衡旋钮前，都应该先按下按钮，调好地平衡旋钮之后松开按钮。按照上面的方法调好地平衡之后，仪器基本上消除了“矿化反应”的信号，探测盘在地面上随意移动也不会引起声音变化，只有在遇到金属时才发出声响。



识别旋钮：

识别旋钮是在识别模式下使用的，因此在调节这个旋钮之前应先把操作方式开关拨到识别档。识别旋钮的周围刻有0-10的刻度，把旋钮对准不同的刻度可以选择 不同的信号，利用这个特点我们能够区分有色金属和黑色金属，也能在同类金属中区分大块金属。把识别旋钮拧到2的左边，黑色金属（钢、铁）使声音增大，有色 金属（金、银、铜、铝……等）使声音减小，如果拧到7的右边，则有色金属使声音增大，黑色金属使声音减小。如果被识别的目标是一块铁板，将会出现如下的现 象：在探测盘移近它的边缘时，反应与黑色金属相同，探测盘进入铁板上方之后，反应跟有色金属一样。遇到这样的情况，你不但可以判断地下室一块铁板，而且还 能大致估量它的面积范围。识别档的另一个功能是能够在同类金属中排除小块金属而选择大块金属。例如把一个5分币埋在地下，我们把识别旋钮从左边顺时针向右 边拧转（注意按放按钮），然后把探测盘移到钱币上方，经过几次调整，使探测盘接近钱币时刚好发出一点微弱的声音，这一点就是钱币的探测点。调好这一点之 后，所有体积大于5分币的有色金属都能发出声音，体积小与5分币的有色金属因没有信号而被排除掉。

注意：每次调整识别旋钮之前都要按下按钮，调好之后再松开按钮。



操作方式开关：

操作方式开关有两个档位，一档是地平衡，另一档是识别。在地平衡档，仪器对所有的金属都发出响声，没有识别的作用，但是能够排除地层中“矿化反应”的影 响。当仪器调好地平衡之后，它具有足够的穿透力，工作稳定，指示准确，因此一般开始对某一地段探测时都采用这个方式。识别方式是配合地平衡方式使用的。用 地平衡方式探明存在金属之后，再用识别档区分金属的种类。或者在那些有大量废弃金属的地方寻找大件的有价值的金属。



常规/设定开关：

在一般的情况下，把此开关拨到常规档，仪器处在常规工作状态，常规档具有足够的灵敏度和最大的探测深度。如果把开关拨到设定档，仪器处于设定工作状态。在 设定工作状态下，仪器灵敏度会有所降低，而且只有当探测盘在金属目标上移动时才有信号发生。如果探测盘停在金属上方不懂，信号将会消失。因此使用设定档探 测时，应使探测盘在地面上来回移动，遇到金属时，喇叭就会发出短促有力的声音。如果地下埋有两块金属，它们的距离只有一米左右，我们用常规探测时，在这一 米的范围之内仪器都有声音，令人难以确定两块金属的准确位置。这时可以把开关拨到设定一边，让探测盘扫过发出信号的区域，仪器就会发出两次短促的响声，发 生的地方分别是这两块金属的具体位置。在实际工作中设定档是很有用的。有些地方地下的金属杂物较多，探测器到处是信号剩，遇到这样的情况应该首先使用设定 档，让探测盘在整个探测区扫一遍，把浅土层中的金属杂物挖掉，在表层干净的情况下再使用常规档向纵深的部位探测。

注意：设定档的灵敏度较低，在探测埋得很深的目标时不要用设定档。



探测金属：

把蓄电池接到仪器的电池插孔，打开蓄电池的电源开关，然后打开仪器的电源开关。仪器开始预热，在这段时间应把探测盘提到空中不动。如果按过按钮后，表针能 处在零位不再偏移，则表示预热结束，可以进行探测工作。随机配有大小两个探测盘，使用小探测盘时，仪器工作稳定、指示准确，但探测深度较小。使用大探测盘 时，仪器可以达到最大的探测深度，但是稳定性较差。初学者往往盲目追求探测深度，一开始就是用大探测盘，结果由于地质结构复杂的原因使仪器到处乱响，反而 探不到东西。建议在一般情况下，先使用小探测盘探测，尤其在金属杂物多的地方更应如此。只有在土质均匀，表层中没有金属杂物，而目标又埋得很深的情况下， 才能使用大探测盘。

仪器实际探测时有如工兵探雷，操作者握着手柄让探测盘缓缓地沿着地面移动，整个探测过程中应保持探测盘与地面距离为20厘米左右，尽量不要使距离忽大忽小的变化。探到金属时，仪器便发出声音，同时电表的指针也会有刻度指示。

注意：a.如果常规/设定开关处在设定档当探到金属之后，报警声会慢慢的减小消失，电表的指针也慢慢的回零，因此探测盘不要再目标的上方停留太久。为了在一次证明金属的存在，可以把探测盘移开目标区域之后，按、放一次按钮恢复“临界声”，然后再探一次。

b.人身上的金属物品会影响探测，要求操作者把身上的戒指、手表、金属皮带扣、等金属杂物全部除掉，并且不能穿带钉的皮鞋，建议穿塑料鞋或布鞋工作。

c.调整任何旋钮之前都要按下按钮，调好之后再松开按钮。

d.使用过程中，仪器报警后，移开探测盘以远离被测物，然后按放一次按钮，再进行下一次探测。



地平衡模式:

把操作方式开关拨到地平衡档位，选择地平横的工作模式，地平横的模式排除大地的矿化反应。而且又具有较佳的穿透力，因此不管是室内搜寻或者是野外作业通常 使用这一方式，探明地下确实存在金属之后，才用识别方式去区分金属的种类，在地平横工作方式中，只要探测盘对准了目标，仪器便发出声响，电表也有刻度指 示，不管是有色或黑色金属都会使声音增大。

操作程序如下:

（1）打开蓄电池和仪器的开关，

（2）把操作方式开关拨到地平横档，

（3）把探测盘提离地面60公分左右不动，按，放几次按钮，让仪器预热片刻，直到电表的指针回复零位之后不再偏移为止

（4）转动调谐旋钮直到调出临界声

（5）按前面介绍过的方法调好地平横

探测盘沿着地面探测时，应始终与地面保持约20公分的距离



识别模式:

识别模式能区分有色金属和黑色金属，也能在同一类金属中排除小块的而选择较大快的金属，识别方式没有地平横的作用，因而土层的矿化反应很大，操作人员要谨慎使用。

操作过程如下：

（1）打开电源开关，

（2）把操作方式开关拨到识别档位，

（3）仪器预热，

（4）转动调谐旋钮直到调出临界声

（5）区分黑色、有色金属：

把识别旋钮拧到2的左边，黑色金属（钢、铁）使声音增大，有色金（金、银、铜、铝….等）使声音减小，如果拧到7的右边，则有色金属使声音增大，黑色金属 使声音减小如果被识别的目标是一块铁板，探测盘移近他的边缘时，反应给黑色金属相同，探测盘进入铁板上方之后，反应跟有色金属一样。

（6）排除不需要的目标：

    如果探测的地点在室内或是一片废墟，土层中有很多废弃的金属杂物，它们一般都没有什么用处，探测时可以把它们排除掉，例如在一个废铁丁很多的地方探测时， 到处是铁钉的型号，以致无法正常探测没遇到这样的情况时，可以预先放一颗铁钉在地上，让探测盘扫过它的上方，如果仪器的声音增大了，就按下按钮，把识别旋 钮向右（顺时针方向）转动，松开旋钮再探一次，经过反复调节识别旋钮直到探测盘扫过铁钉上方时刚好没有声音变化声音增大，而所有的有色金属以及比铁钉打的 黑色金属都会使仪器发出较大的信号声。



蓄电池冲电:

当仪器的指示灯变暗或不亮时，说明蓄电池的电量不足了，应及时给蓄电池充电，否则会缩短蓄电池的使用寿命。

充电步骤：

（1）把充电器的输出插头插到蓄电池上的插座上

（2）开启蓄电池的电源开关，

（3）把充电器的电源插头插在电源插座上，充电器开始对蓄电池充电，充电时间约6至10个小时。

（4）充电完成以后关闭蓄电池的电源开关，然后把充电器从电源插座和蓄电池插孔取出。

注意：

长期不使用仪器时，应定期（每2-3个月）检查蓄电池电量，如果蓄电池的电量不足，应及时给蓄电池充电，检查蓄电池电量的方法：开启蓄电池的电源开关：如果电池指示灯亮连续发红光，说明电池电量已不足。

注意事项

（1）每次用完探测器，应关闭蓄电池的电源开关。

（2）如果仪器工作不正常，可能是蓄电池的电量不足了应及时给蓄电池充电。

（3）探测盘电缆所连的插头不能受潮，插头受潮后仪器就丧失了探测能力，遇到这种情况要把插头烘干才能使用。

（4）雨天和烈日暴晒之下均不可使用本仪器。

（5）不要把探盘放在高温的环境中。

（6）不要打开控制盒和更改线路，

（7）调整任何旋钮之前都要按下按钮，调好之后再松开按钮。

（8）是哟娜过程中，仪器报警后移开探测盘，然后按放一次按钮在进行探测

（9）不要将充电器接到一起的电源插孔，否则会造成仪器损坏，仪器只能由专用的蓄电池供电。


绿色大盘增强版灵敏度更高！
