DL型立式多级消防泵
2015-03-24 15:36  浏览:122
价格:¥0.00/台
品牌:喜达
型号:DL
起订:1台
供应:1000台
发货:3天内
发送询价

产品概述
         XBD-L型消防分单吸单级和单吸多级分段式二种,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水,也可应用于厂矿给排水。输送液体的流量范围为5~80L/S,压力范围为0.2~2.25MPa,配套功率范围为1.5~200KW,口径范围φ50~φ250mm。
主要特点
       1、泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
  2、泵吸入口和吐出口均水平方向,简化了管路的连接。
  3、多级式可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
(多级式详见多级式专用说明书)
  4、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
  5、泵转子具有较小的绕度,运行平稳、振动小、噪声低、使用寿命长。
产品用途
       XBD-L型消防泵主要用于消防系统管道增压送水。也可适用于工业城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

结构说明

        XBD-L型单吸单级消防泵由电机和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行稳定性。泵密封采用机械,具有密封可靠,无泄漏的特点。泵的轴向力叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计,管路配套方便。
  XBD-L型单吸多级分段式消防泵由电机的泵两部分组成,电机为Y型三相异步电机,泵的电机采用联轴器连接,整体为刚性连接,使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损,定子上装有密封环、平衡套等,磨损后可用备件更换。转子部分由轴、中轮。平衡鼓等组成。转子下端为水润滑轴承,上部为角接触球轴承,泵的轴向力绝大部分由平衡鼓来承担,其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封,用户可根据需要选择。
  泵旋转方向从驱动端向下看为逆时针转动。

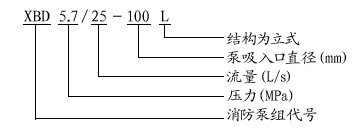

型号意义
