视频和数据采集主机将摄像头视频数据、外力破坏、监测数据等，经过数字化、压缩编码后，通过3G EVDO/WCDMA无线网络、internet网送到监控中心，在监控中心上对视频流和数据信号进行解码，即可看到摄像头拍摄的现场视频画面，将外力破坏、监测数据等通过数字和图表形式直观显示在屏幕上。
具体为，通过远程数据图像采集器采集模拟视频信号及外力破坏、防盗数据等线路数据，然后把图像数据及数据进行数字化压缩编码，最后利用GPRS/GSM/CDMA/3G无线传输模块将图片及现场数据以IP包的方式发送到数据监控服务器。监控服务器和监控客户端分别是装有远程监控服务端软件和客户端软件的PC机，它们都连接在互连网络上，由于远程图像及数据采集器没有固定的IP地址，所以客户端主动去浏览监控图像和设置监控参数都是通过服务器来中转的。
监控中心通过图像及数据监控客户端实时浏览观测各监控点的现场情况，维护监控人员通过从现场发送来的视频、图片、外力破坏、防盗等数据进行分析比对，如出现异常的预警信息，即立刻作出相应的应急处理，以确保高压线路的安全运行。
输电线路防外力破坏智能视频监控预警系统采用目前先进的3G无线公网数据传输技术解决视频数据传输和报警信号传输。
3G无线公网数据传输技术是第三代移动通信技术的简称是指支持高速数据传输的蜂窝移动通讯技术，包括TD-SCDMA、W-CDMA、CDMA2000，目前在在南方一般采用中国电信的CDMA2000(3G-EVDO)网络，在北方一般采用中国联通的WCDMA网络，若考虑偏远地区信号若得问题，可以采用中国移动的TD-SCDMA/EDGE网络。是一项全新的网络技术，可以为治安防控提供视频图像和声音，同步实现数据的远程采集、传输、储存和处理功能，具有传输距离远、速度快、抗干扰能力强、无需铺设电缆、投资成本低等优势。数据传输原理如下图所示，在移动3G信号覆盖区域内，充分利用3G公共网络通信平台，实现中心对多点的数据传输；在无移动信号覆盖区域内，可以借助无线数传电台，通过无线与无线的接力，实现数据传输。
数据传输原理图
五．产品介绍

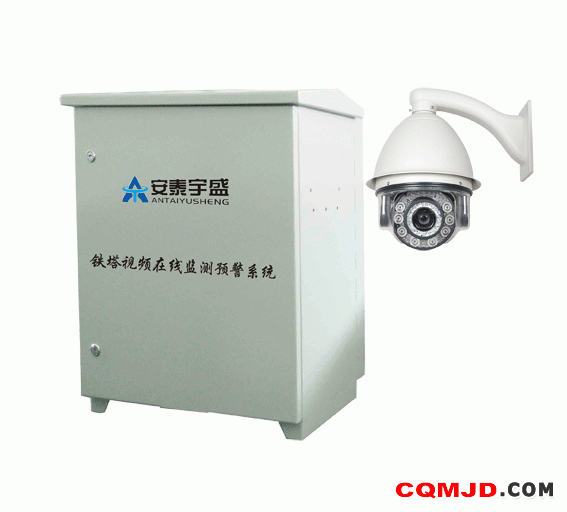

5.1 输电线路图像/视频监控预警主机
JA-110GE
【概述】输电线路图象数据报警主机再有报警主机将数字信号通过GSM/GPRS/CDMA无线网络实时传输到监控中心管理平台，在中心可以通过电脑及电子地图实时显示出来，随时了解现场的情况。当输电线路导线温度异常、铁塔发生倾斜、塔材被盗被人破坏、绝缘子漏电、铁塔覆冰时及时报警，自动发短信提示并及时自动启动摄像机实时观看现场情况。主机通过语音警报等方式对破坏、偷盗电力设施的人员进行恫吓。铁塔监控摄像机视频信号通过基站无线视频终端，经过数字化、视频压缩编码后，通过CDMA1X/GPRS/3G无线网络、internet网送到视频监控中心，在监控中心上对视频流进行解码，即可看到摄像头拍摄的现场视频画面。在中心可随时监测各个主机的工作状态并可对各个主机进行远程控制。监控人员通过从现场发送来的数据、视频等进行分析比对，如出现异常的预警信息，即可立刻作出相应的应急处理，以确保高压线路的安全运行。
【功能特点】
报警时发送6个报警短信息、拨打3个接警号码；
主机需2G 和3G手机卡各一张；
2G卡发送传感器数据，3G卡主要传输视频信号；
主机带有交流、输电线路专用电池和太阳能供电；
可以设定定时汇报主机运行状态；
每个设置信息有确认回复，确保编程无误；
可以定时汇报主机运行状态；
现场报警可以设定有声或无声；
外箱带锁和防拆探测器未经授权非法开箱报警；
电池低压报警功能；
可以设置输电导线温度安全值；
主机具有报警视频联动功能；
可以设定视频开启时间，便于节省电量；
预警探测器报警后可以通过主机设置鸣警时间；
零误报――系统采用防电磁干扰和防水处理；
主机耐候性好，抗高温70℃，耐低温－40℃。
