消防车驾驶室、乘员室

结   构：双排座，四开门，独立连体式。设有安全锁上结构，倾翻角度大于75度。

座位设置：双排座驾驶室前排2人，后排4人。

驾驶室内

设   备：除原车设备外，加装有取力器控制开关及指示灯、100W警报器、回转警灯开关、电台电源线桩口、水泵挂档、气动开关。

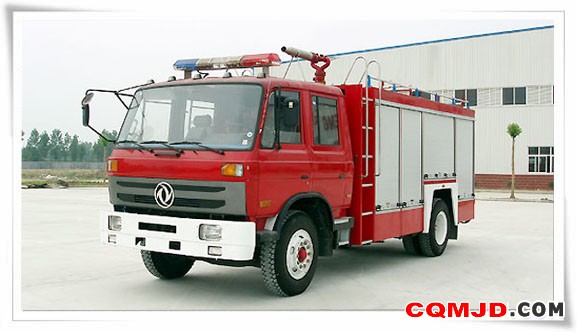

整车外形

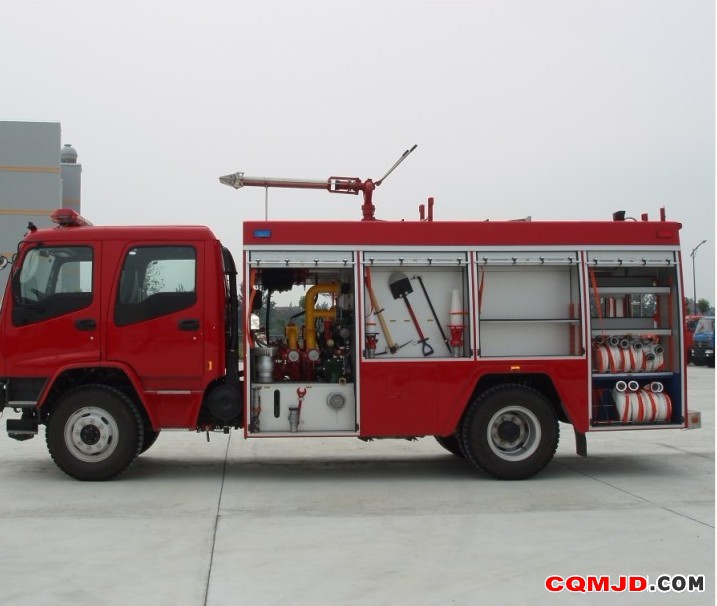

与前排驾驶室保持同一弧面，器材箱，5扇铝合金帘子门分布于左、右、后端，外翻式自卸板，中置器材箱采用上翻门，铝合金及铝板制作，铝合金型材雨槽。车顶与驾驶室警灯同高，半高顶设置，呈白色流线形，整车显得饱满，威武。

车顶设置消防拉梯放置机构，消防队员一人可轻松取放消防拉梯。吸水胶管放置车辆顶部，消防队员可快速、轻松与水泵进水口相连，同时密封性好，满足水泵吸水真空度要求。

驾驶室顶部安装长排爆闪警灯，车身两侧上部前、后位置及车身后侧上部左、右位置应安装方形爆闪警灯，车辆按GB4785要求安装外部照明和信号装置。车厢顶部两侧围板采用不锈钢管制作。

溶剂罐灭火剂罐

容  积：3-4立方

型  式：外露式结构，加强型。可根据用户要求粘贴字符和图案。

材   质：优质碳钢，侧壁、前后封、顶封厚4mm，罐底厚5mm。

结   构：罐体前后左右壁板折有凹形加强结构，使罐体具有足够的强度、刚度。罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐顶设快速开启式罐盖。罐内设有防止水泵吸水形成旋涡从而影响流量的装置。罐内设有液位传感器，可通过仪表板上液位显示表罐内灭火剂的容量；罐底设有带球阀的排污口。罐体设有2个50mm溢流管，2个65mm注入口，分布于车厢两侧，一个450mm的水罐入口。

工艺要求：焊接牢固、可靠，没有飞溅、夹渣、虚焊等缺陷；焊后对罐体做24小时静水压试验，没有渗漏。4小时候连续工作检测，无故障发生。

消防泵

    型号和制造商：CB10/60

最大流量：60L/S≥1.0 Mpa
压   力： 常压：1.0 Mpa       引水时间:≤30S

其  它：各种操作手柄及仪表   安装形式:后置式

消防炮 型  号：PS30-50D    流  量：30-40-50L/S可调式    射  程：≥55米
水平旋转角度：0～360⁰      俯仰角度：－15⁰～＋90⁰          控制方式:手动
取力器

 型  式：全功率夹心取力器       冷却方式：水冷    润滑方式：飞溅式润滑
