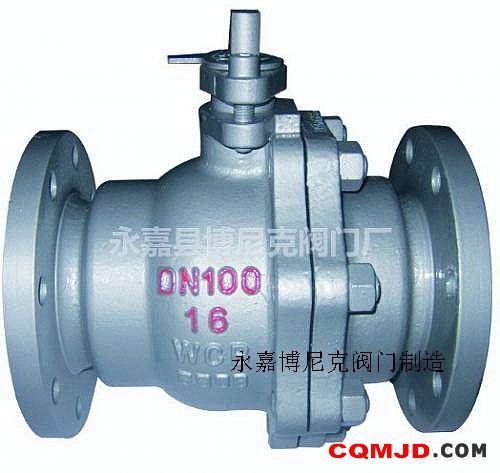

Q41H二段式锻钢硬密封球阀
锻钢浮动球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计,当介质压力太小时,密封圈与球体的接触面积较小,故有较大的密封比压,确保可靠密封,介质压力较大时,密封圈与球体接触面积增大,故密封圈能受较大的介质推力而不会损坏。由于聚四乙烯等密封圈材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。
主要零件
阀体
A105
LF2
F304
F304L
F316
F316L
F51
球体、阀杆
420
LF2
F304
F304L
F316
F316L
F51
密封圈
特种硬化材料
填料、垫圈
柔性石墨环 柔性石墨缠绕垫
适用工况
适用介质
高温的或含有颗粒等介质
适用温度
-28-400℃ -28-500℃
应用规范
设计制造接
GB12237-89 API6D JPI7S-48
法兰迟寸接
JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
结构长度接
GB12221-89 ANSI B16.10 JIS B2002
检验试验接
GB/T13927-89 JB/T9092-99 API598 API598
二、Q41H二段式锻钢硬密封球阀连接尺寸
Q41硬(软)密封球阀主要连接尺寸(JB规格)
型号
公称通径 Dn (mm)
尺 寸 (mm)
L
D
Dl
D2
B-f
Z-φd
H
DO
Q41H-16P
15
130
96
86
46
14-2
4-14
60
108
20
140
105
75
65
14-2
4-14
64
120
25
150
165
85
65
16-2
4-14
90
165
32
165
135
100
78
16-2
4-18
105
180
40
180
146
110
85
18-3
4-18
150
240
50
200
160
126
100
18-3
4-18
190
240
65
220
180
145
120
18-3
4-18
195
320
80
260
195
160
135
20-3
8-18
216
360
100
280
216
180
165
20-3
8-18
260
400
125
320
246
210
186
22-3
8-18
280
500
150
360
280
2l0
210
2l-3
8-23
320
600
200
400
335
295
265
26-3
12-23
370
800
250
460
406
355
320
30-33
12-25
型号
公称通径 Dn (mm)
尺 寸 (mm)
L
D
Dl
D2
B-f
Z-φd
H
Do
Q41H-25P
15
130
95
65
45
14-2
4-14
60
108
20
14O
105
75
55
14-2
4-14
64
120
25
160
115
85
B5
16-2
l-14
90
165
32
166
136
100
78
16-2
4-18
106
180
4O
180
146
110
85
18-3
4-18
160
24O
50
200
160
126
100
20-3
4-18
205
270
65
220
180
145
120
22-3
8-18
215
360
80
260
195
160
136
22-3
8-18
230
4OO
100
280
230
190
165
24-3
8-23
270
500
125
S20
270
220
188
28-3
8-26
300
600
150
360
300
260
218
30-3
8-26
340
900
200
400
360
310
278
34-3
12-26
4OO
1100
250
467
425
370
332
36-3
12-30
