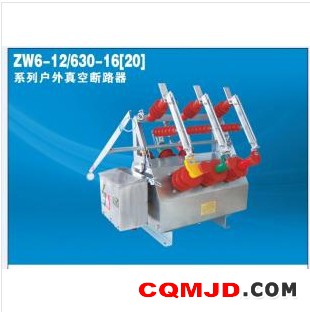

｛**ZW6-12G/630**zw6-12｝**--真空断路器**的详细描述：

    ZW6-12概述
　　ZW6-21/630-16（20）型--真空断路器适用于12KV及以下，交流50Hz的三相电力系统，主要用于农网和城网作分、合负荷电流过载电流及短路电流之用也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。
使用环境条件
a.周围空气温度：上限+40oC ,下限-40oC
b.海拔：<2000m；
c.相对湿度：日平均不大于95%，月平均不大于90%；
d.风压：不超过700Pa（相当于风速34m/s）
e.空气污秽程度按GB5582规定为IV级；
f.地震烈度不超过8度。
主要--参数
4.1断路器的配置调整参数见表1
序号 项目 单位 参数
1 触头开距 -- 9±1
2 触头超距 3±1
3 平均合闸速度 m/s 0.6±0.2
4 平均分闸速度 1.0±0.2
5 触透合闸弹跳时间 ms ≤2
6 三相分闸同期性 ms ≤2
7 合闸时间 s ≤0.1
8 分闸时间 最高操作电压 ≤0.06
最低操作电压 ≤0.1
9 每相回路直流电阻 μΩ ≤200
10 相间中间距(灭弧室端) -- 193

4.2断路器的额定--参数见表2
序号 项目 单位 参数
1 额定电压 KV 12
2 额定绝缘水平 1min工频耐压 干式 KV 42
湿式(对地) 34
雷电冲击耐压(峰值) 75
3 额定电流 A 630
4 额定频率 Hz 50
5 额定短路开断电流 KA 12.5,16,20
6 额定短路关合电流(峰值) 31.5,40,50
7 额定峰值耐受电流 31.5,40,50
8 额定短时耐受电流4S 12.5,16,20
9 操作顺序   分-0.3S-分分-180S-合分
10 额定短路电流开断次数 次 30
11 机械寿命 10000
12 额定操作电压配CT弹簧操作机构 V DC24,48V AC DC110V,220V
13 触头允许磨损厚度 -- 3
14 过电流脱扣器额定电流 A 5
15 重量

编号：A1221232241	产地：浙江
价格：1---/台	规格：ZW6-12
简要说明：ZW6-12系列真空断路器为额定电压12KV,三相交流50HZ的高压--开关设备,还有单相接地保护功能，
详细介绍： 　　ZW6-12```ZW6-12``ZW6-12``ZW6-12``ZW6-12/630-20--真空开关 ZW6-12室外分界断路器批发厂家 ZW6-12分界断路器厂家 ZW6-12杆上断路器价格， 系列真空断路器为额定电压12KV,三相交流50HZ的高压--开关设备,还有单相接地保护功能， 主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘 及对地绝缘，性能可靠，绝缘强度高。合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于 辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。 具备1～3次重合闸功能，且重合器参数可以整定； 具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定； 具备小电流接地保护功能，且参数可以连续整定； 智能断路器既可以实现有线远方控制，也可在杆下无线遥控。用于交流50Hz,电压10～12kV的三相电力系统,作为分断,关合负荷电流之用，它具有过载及短路保护功能,速断保。
