｛***永磁式真空断路器vs1-12/630VS1-12***永磁式｝的详细描述：

• 详细信息
• 询价记录VS1(ZN63)-12/1250-31.5
      VS1(ZN63)-12/1600-31.5
      VS1(ZN63)-12/2000-40
      VS1(ZN63)-12/2500-31.5
      VS1(ZN63)-12/3150-40

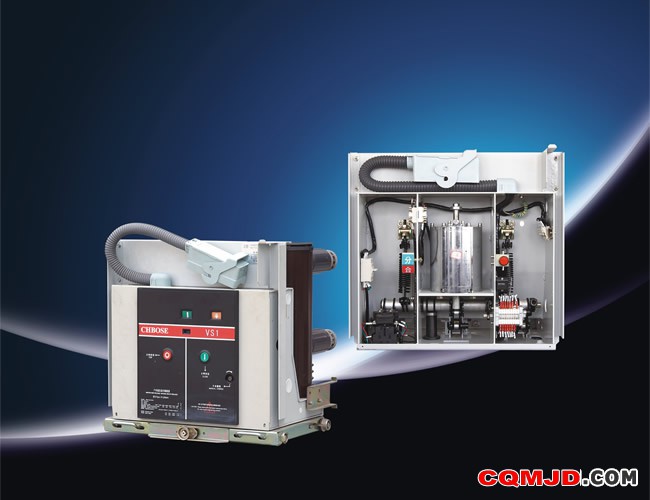

      VS1(ZN63)-12 型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
      该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

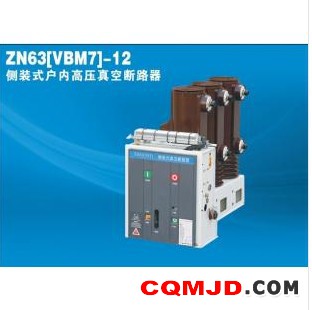

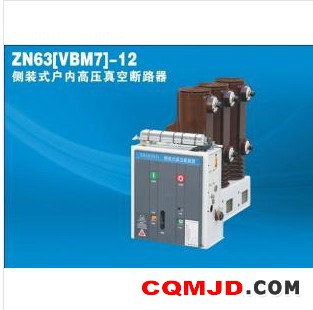

      VS1-12型侧装式(VBM7)真空断路器系户内高压开关设备,适用于额定电压12KV、频率50Hz的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所。
      VS1-12型侧装式(VBM7)真空断路器采用固定式安装，主要用于固定式开关柜，该断路器即可单独使用，又可用于环网供电、箱式变或各种非标供电系统。
      ZN63（VS1）-12型户内高压真空断路器，系三相交流50HZ额定电压为12KV电力系统的户内开关设备。作为电网设备，工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断路电流的场所。
• 联系方式



极数：	3P	灭弧方式：	真空断路器
品牌：	其他	产品认证：	其他
型号：	ZN63-12M永磁真空断路器	额定频率：	50Hz
额定绝缘电压：	12V	机械寿命：	1万次



详细说明

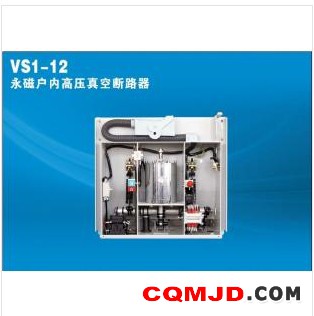

产品简介:VSM-12系列永磁机构户内高压交流真空断路器是户内安装开关设备，用于开合10kV电力系统中各种不同性质的电力负荷,适用于城网、农网、矿山、石油及铁道等电网建设和改造工程中，尤其适用于要求频繁操作的场所。

     VSM-12系列永磁机构户内高压交流真空断路器是户内安装开关设备，用于开合10kV电力系统中各种不同性质的电力负荷,适用于城网、农网、矿山、石油及铁道等电网建设和改造工程中，尤其适用于要求频繁操作的场所。该产品吸纳了国内外先进技术及工艺，核心机构及控制系统均为我公司自主研发，是一款具有智能化、高可靠性、寿命长、免维护等诸多特点的产品。

系列产品有固定安装式和抽出手车式两种结构，使用时对周围环境无污染。



技术特点

n          采用单稳态永磁操作机，结构简单，零件少，具有很高的机械寿命。

n          先进的控制器系统，控制器上可实现电压闭锁、防跳功能的投退选择。控制器具有开关故障报警输出常闭节点指示功能，电容储能输出节点指示功能；

n          控制器具有网络通讯、事件记忆功能，可追溯64条历史SOE开关动作记录；

n          具有完善的和开关柜上微机保护接口回路；

n        先进的机构设计结构及装配工艺，确保机械寿命内机构机械参数不变化。



主要技术参数

序号	名　　　　　称		单位	数　　　　据
1	额定电压		kV	12
2	额定绝 缘水平	1min工频耐压		42
		雷电冲击耐压		75
3	额定频率		Hz	50/60
4	额定电流		A	630、1250、1600、2000、2500、3150
5	额定短时耐受电流		kA	16	20	25		31.5	40
6	额定峰值耐受电流			40	50		63	80	100
7	额定短路开断电流		kA	16	20		25	31.5	40
8	额定短路关合电流		kA	40	50		63	80	100
9	额定短路持续时间		s	4
10	额定操作顺序			O-0.3s-CO-180s-CO
11	机械寿命			M2级（30000次）
12	额定操作电源电压		V	AC 220/DC 220
13	全开断时间		ms	≤70
15	电寿命			E2级



断路器机械特性

序号	参数名称	单位	参     数
1	触头行程	mm	11±1
2	触头超行程	mm	4±0.5
3	合闸速度	m/s	0.6±0.2
4	分闸速度	m/s	1.1±0.2
5	触头合闸弹跳时间	ms	≤2，≤3(40kA)
6	三相触头合、分闸同期性	ms	≤2
8	合闸时间	ms	≤60
9	分闸时间	ms	≤40
10	永磁机构驱动电源电压	V	DC220
11	储能时间	s	＜10
12	合闸控制电压	V	AC/DC110、AC/DC220
13	分闸控制电压	V	AC/DC110、AC/DC220
14	合闸控制电流	A	0.15
15	分闸控制电流	A	0.15
