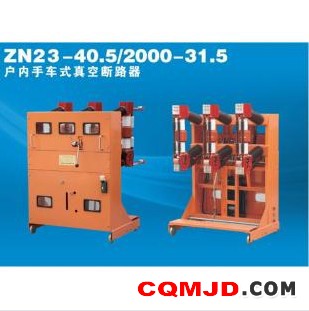

[***ZN23-40.5*]*[***ZN23-40.5*]高压真空断路器的详细描述：

    [***ZN23-40.5*]*[***ZN23-40.5*]高压真空断路器[*ZN23-40.5*]*[*ZN23-40.5*]配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用；手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。

ZN23-40.5置在KYN10-40.5手车上

ZN23-40.5置在JYN-40.5移开式金属封闭开关柜

ZN23-40.5置在GBC高压开关柜中

本产品符合GB1984-89《交流高压断路器》的标准。ZN23-40.5配JYN1-40.5手车或GBC-40.5手车。
ZN23-40.5-3150-40）系列超高寿命型真空断路器为额定电压40.5kV，三相交流50Hz的户内高压电器设备。适用于工矿企业、变电站等输配电系统，作控制和保护开关；尤其适用于冶金、电弧炼钢等需频繁操作的行业，作为控制和保护设备

Z≠ZN23-40.5≠





≠ZN23-40.5≠

≠ZN23-40.5≠

≠ZN23-40.5≠

ZN23-40.5系列户内高压真空断路器是三相交流50Hz，额定电压为40.5kV的户内装置，配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用；手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。
ZN23-40.5产品技术参数高、开断能力强、动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站控制之用，并适用于频繁操作的场所，也可用于切合电容器组等特殊场合。







ZN23-40.5概述

ZN23-40.5型真空断路器为额定电压40.5kV，三相交流50Hz的户内高压电器设备，适用于工矿企业，变电站等输配电丝毫，作控制和保护开关，尤其适用于冶金、电弧炼钢等需频繁操作的行业，作为控制和保护设备。

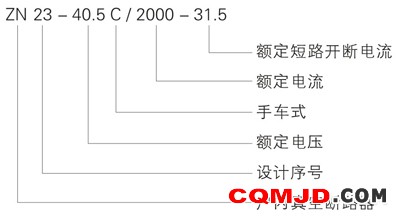

型号及含义

主要技术参数

名称 单位 参数 额定电压 kV   额定电流 A 630,1000,1250 1250,1600 1250,1600,2000,25000 1600,2500,3150 额定短路开断电流 kA 20 25 31.5 40 额定短路关合电流 kA 50 63 80 100 额定动稳电流(峰值) kA 50 63 80 100 额定热稳定电流(有效值) kA 20 25 31.5 40 额定热稳定时间 s 4 额定短路开断电流开断次数 次 30(50) 全开断时间CDI0电磁操动机构 mS ＜80 额定操作顺序   0.3 一分钟工频耐压(有效值) kV 对地相间42，断口48 雷电冲击耐压 kV 对地相间75，断口85 机械寿命 次 10000 额定电容器组开断电流 A 630 储能电机额定功率 W 275 储能电动机额定电压 V AC/DC220.110 储能时间 S <15 合分闸电磁额定电压 V AC/DC220.110 过流脱扣器额定电流 A 5 辅助开关额定电流 A 10



附件下载:DOCPDF
