概述

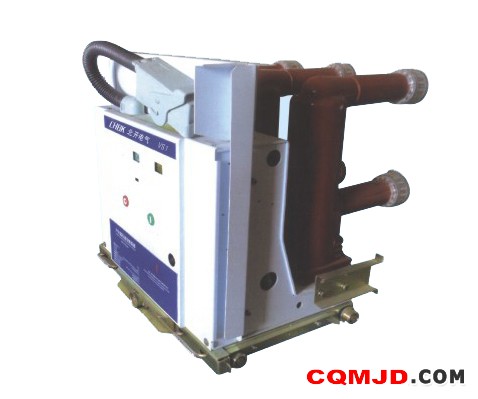

VS1-12系列固封式真空断路器是北开电气自主开发的新型断路器，采用集成固封极柱结构，也可以采用绝缘筒式结构。VS1-12系列真空断路器是三相交流50-60HZ，额定电压为12KV的户内开关装置，作为电网设备、工矿企业动力设备的保护和控制单元。一部分采用APG工艺，保护真空灭弧室和其它主回路零件免受碰撞、灰尘和凝露的影响，适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所，也用于使用环境条件较恶劣的场所。

标准
    VS1-12固封式真空断路器符合GB1984-2003、JB3885-1996、DL/T403-2000、IEC62271-100；2001等相关标准。
特点
    不需要灭弧和绝缘介质、采用真空开断技术，更环保、更安全。
    灭弧室及导电元件整体浇注成固封极柱。
    按国家最新标准M2级进行30000次机械寿命型式试验。
    主导电回路绝缘固定可靠。
    灭弧室得到充分保护、避免了污秽、潮气、凝露、以及机械冲击的影响。
    可靠的模块式弹簧操动机构，方便安装及维护。
    新型高真空度、超低阻值型真空灭弧室，分断能力强，绝缘恢复速度快，接触电阻低。
    结构紧凑、整体尺寸小。
    齐备的防误操作联锁，确保人员和设备安全。
    操作方便、维护工作量极少。

操动机构
    VS1-12型固封式真空断路器的操动机构是北开电气研发的新一代弹簧操作机构，具有结构简单、设计合理、可靠成熟、寿命长、免维护等突出特点。
    VS1-12型固封式真空断路器采用的弹簧操作机构，是以弹簧作为储能元件，机构零件采用特殊的材质和工艺，保证机构有极高的可靠性。
    VS1-12型固封式真空断路器操动机构的储能合闸、分闸单元各集成为一小模块，简单可靠，安装维护方便。

安装方式
    VS1-12型固封式真空断路器在开关柜内的安装形式既可以是固定式，也可以是抽出式，具有良好的互换性。
    该系列手车式断路器主要配650mm、800mm、1000mm宽的GZS1-12(KYN28-12)型中置式开关柜，固定式断路器配XGN-12、GG1A-12及箱式变电站等。

主要技术参数

序号	项目	单位	数值
1	额定电压	kV	12
2	额定短时工频耐受电压 (1min)		42
3	额定雷电冲击耐受电压(峰值)		75
4	额定频率	Hz	50
5	额定电流	A	630	630	1250	1600	1250	1600	1600	2000
			1250	1250	2000	2500	2000	2500	2500	3150
					3150		3150	4000*	4000*
6	额定短路开断电流	kA	20	25	31.5		40		50
7	额定短时耐受电流		20	25	31.5		40		50
8	额定短路持续时间	s	4
9	额定峰值耐受电流	kA	50	63	80		100		125
10	额定短路开合电流		50	63	80		100		125
11	额定单个/背对背电容器组开断 电流	A	630/400(40kA为800/400)
12	额定电容器组合涌流	kA	12.5(频率不大于1000Hz)
13	分闸时间(额定电压)	ms	20~50
14	合闸时间(额定电压)		35~70
15	机械寿命	次	30.000				20.000
16	额定短路电流开断次数		50				30
17	额定操作电压	V	AC110/220  DC110/220
18	储能电机额定功率	W	50~80
19	平均分闸速度	m/s	0.9~1.2
20	平均合闸速度		0.5~0.8
21	额定操作顺序		分-0.3s-合分-180s-合分
*注额定电流为4000A时，开关柜需强制风冷
