博时达电气{**GW4-12gw4-12**}户外高压隔离开关的详细描述：

*GW4-12*GW4-12*GW4-12*GW4-35GW4-12/630A

(H)GW4-12D/630A

(H)GW4-12DW/630

(H)GW4-12/1250A

(H)GW4-12D/1250A

(H)GW4-12DW/1250A

(H)GW4-15GT/630A

(H)GW4-15GTW/630A

(H)GW4-15TD/630A

(H)GW4-15TDW/630A

(H)GW4-15GT/1250A

(H)GW4-15TD/1250A

(H)GW4-15TDW/1250A

(H)GW4-35G/630A

(H)GW4-35GD/630A

(H)GW4-35GDW/630A

(H)GW4-35G/1250A

(H)GW4-35GD/1250A

(H)GW4-35GDW/1250A

（H)GW4系列隔离开关GW4-12、GW4-15、GW4-35型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，GW4-10KVGW4-12KVGW4-15KVGW4-35KV。(H)GW4隔离开关用于电压10~40.5KV的电力系统中，供在有电压无负载时分合电路之用，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离之用。GW4 GW4-12 GW4-15 GW4-35 防污型的隔离开关可满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。GW4系列与CJ2、CJ5、CJ6、CJ11系列电动操动机构组合，特别适合电力系统和电气化铁路领域对远距离分、合的需要。额定电流：200A~4000A。

(H)GW4 (H)GW4-12 (H)GW4-15 (H)GW4-35 GW4隔离开关有下列品种：

1）按有无接地开关分：不接地、单接地（左接地和右接地）和双接地；

2）接地开关按承受的短路电流能力又分Ⅰ Ⅱ Ⅲ型；

3）按使用地区分：普通型、防污型、耐污型和高原型。

GW4隔离开关符合国家标准和IEC标准的各项要求，产品抗地震性能良好，能满足地震烈度9度的要求

GW4-12、35 户外高压隔离开关

结构简介

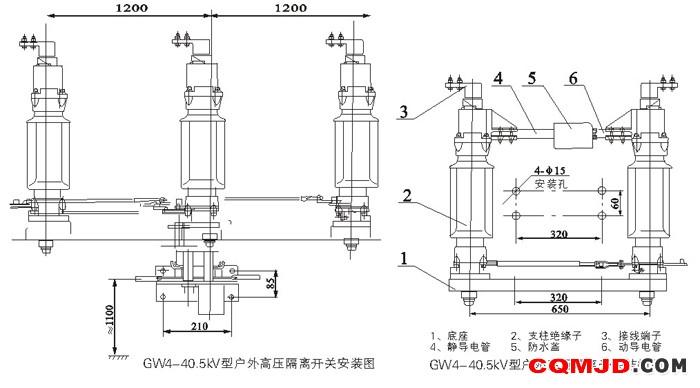

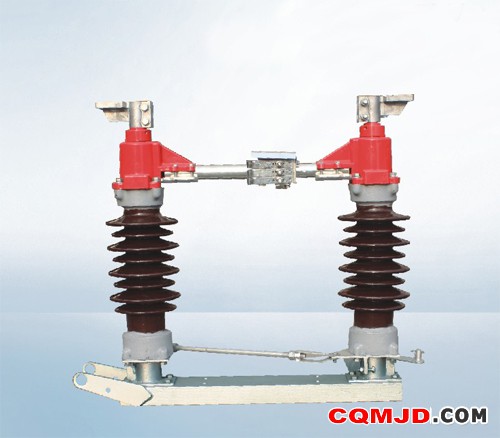

1）35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。 2） 该隔离开关属双柱水平开启式隔离开关。制成单极型式，当三极同步使用时，极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。 3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。 4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。 5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。 6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在 主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。

产品特点

1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性； 2）触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环； 3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

完善化隔离开关特点说明

1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。 2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。 a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性； b.触指弹簧改为外置式，以避免弹簧分流； c.现场用户无需焊接，无需被辅助材料，只提供安装支架（订货时注明是否带支架及高度） 3）转动部分配有自润滑套，无需润滑脂 4）主接线端子为平板型。 5）开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。

主要技术参数

项目 单位 参数 额定电压 kV 40.5 72.5 126 额定绝 缘水品 1min工频耐受电压 对地 kV 95 140 230 断口 kV 115 160 245 额定雷电冲击耐受电压（峰值） 对地 kV 185 325 550 断口 kV 215 375 630 额定频率 Hz 50 额定电流 A 400 630 1000 1250 1600 2000 3150 4000 额定短时耐受电流 kA 20 20 31.5 31.5 40 40 50 50 额定峰值耐受电流 kA 40 50 80 80 100 100 125 125 额定短路持续时间 主刀/地刀 S 4/2 额定端子 机械负荷 水平纵向负荷 N 750 1000 水平横向负荷 N 500 750 垂直力 N 750 1000 爬电距离 mm 1025-1250 1800-2250 3150-3900 机械寿命 次 2000 人力操动机构 不带接地   CS11(CS17) 单接地   CS8-6D(CS17) 双接地   主刀CS14G(CS17)；地刀CS11(CS17) 控制回路电压 V AC220,DC110,DC220 电动机操动机构 型号   CJ6 电动机电压 V AC220,AC380,DC220 控制回路电压 V AC220,AC380,DC220 分合闸时间 s 6±1 产品重量 不接地 kg 360 500 700 单接地 kg 410 600 800 双接地 kg 460 700 900

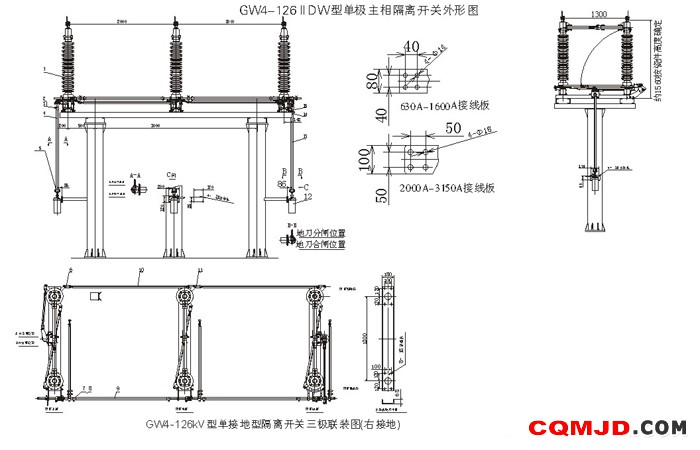

序号 名称 单位 数量 备注 1 GW4-126KV型隔离开关 极 3   2 35接头 只 1   3 1060圆锥销 只 8   4 连接管1/1/a水煤气管 根 1   5 CS14G型手动机构或CJ6电动机构 套 1   6 M20连接头（右旋） 套 2   7 接头 套 4   8 1220螺栓 只 8   9 连接管1/1/a水煤气管 根 2   10 连接管1水煤气管 根 2   11 M20连接头（左旋） 套 2   12 CS14G手动机构 套 1   13 连接管1水煤气管 根 1   14 35接头 只 1   15 地刀拐臂 只 1   GW4-126KV单接地型隔离开关三极联装图（右接地）
