￥￥GN22-12}gn22-12@@户内高压隔离开关的详细描述：

GN22-12高压隔离开关GN22-12/2000A～8000A高压隔离开关适用于三相交流50Hz，额定电压10KV、12KV的户外高压设备装置。

GN22-12(C)型隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。供高压设备在有电压耐无负载的情况下接通，切断的转换线路之用。二、使用环境条件海拔1000～3000m；周围空气湿度：上限 40°C，下限-30°C；周围环境相对湿度：日平均值不大于95%，月平均值不大于90%；地震烈度不超过8度；没有火灾、**危险、化学腐蚀性和剧烈振动的场所。

GN22-12型系列高压隔离开关产品规格：

GN22-10/2000 A、3150A、4000A、6300A、8000A

GN22-10Q/2000 A、3150A GN22-10 C /2000 A、3150A

GN22-10CD/2000 A、3150A

*GN22-12**GN22-12**GN22-12*

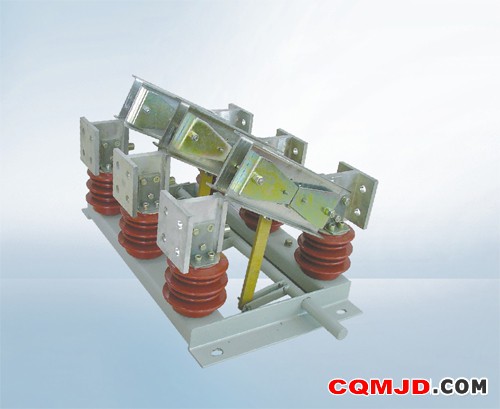

GN22-12户内高压隔离开关

0577-27828865;15067840365

概述

GN22-12(C)大电流户内高压隔离开关，适用于额定电压10KV，三相交流50HZ，电力系统中高压开关设备作为有电压无负载的情况下分合电路之用。开关结构设计新颖、合理、独具一格。它采用了两步动作的锁紧方式，使开关动热稳定性能优异，操作力小。它采用了环氧树脂和绝缘子及刷镀银等新材料新工艺，使开关导电性能好，体积小，质量轻。它的出线端子便于与真空断路器、油断路器连接，可缩小开关柜体积，减少过渡接头，降低成本。

主要技术参数

项目 单位 数据 额定电压 kV 12 额定频率 Hz 50 额定电流 A 1600-2000 2500-3150 额定短时耐受电流 kA 40 50 额定峰值耐受电流 kA 100 125 额定短路持续时间 s 4 额定绝缘水平 1min工频耐受电压 kV 极间、极对地 42 断口49 雷电冲击耐受电压(峰值) kV 极间、极对地 75 断口85

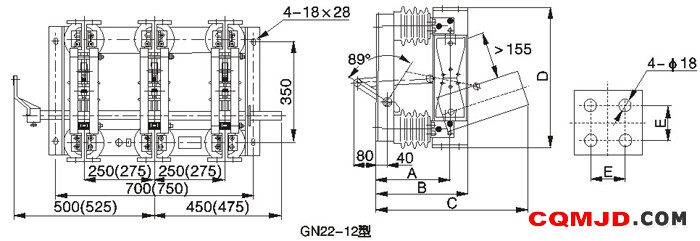

外形及安装尺寸

型号 A B C D E GN22-12/1600-2000 255 305 527 490 50 GN22-12/2500-3150 262 325 538 494 60

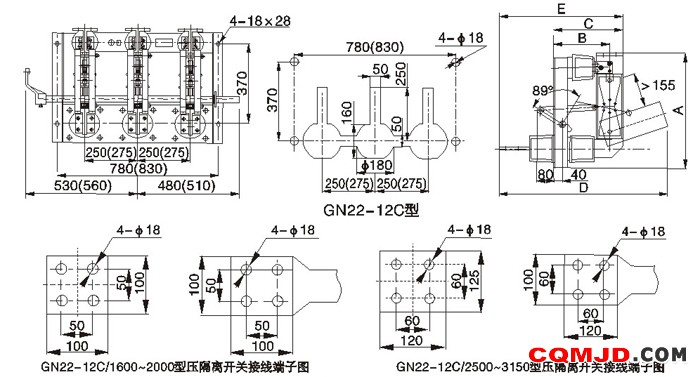

型号 A B C D E GN22-12C/1600-2000 537 255 3.5 807 580 GN22-12C/2500-3150 539 267.5 330 880 630
