品牌:博时达电气有限公司
额定电压:12V
峰值耐受电流:100A
额定电流:630A
起订:1台
供应:100000台

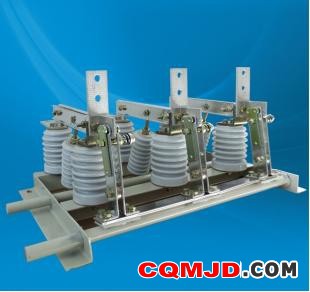

博时达供应隔离开关gn38-12小型化隔离开关GN38-12｝的详细描述：
[?GN38-12?]?[?GN38-12?]新型户内高压隔离开关[?GN38-12?]?[?GN38-12?]成套开关柜用隔离开关
GN38-12/630A-25KA;GN38-12/1250A-31.5KA型高压隔离开关适用于三相交流50Hz，额定电压12KV的户外高压设备装置。
一、概述GN38-12/630A-25KA;GN38-12/1250A-31.5KA型隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。供高压设备在有电压耐无负载的情况下接通，切断的转换线路之用。
二、使用环境条件海拔1000～3000m；周围空气湿度：上限 40C，下限-30C；周围环境相对湿度：日平均值不大于95%，月平均值不大于90%；地震烈度不超过8度；没有火灾、爆炸危险、化学腐蚀性和剧烈振动的场所GN38高压隔离开关结构及性能GN38上隔离开关结构特点1.采用母线穿墙式整块绝缘底板，使得开关柜 母线室与断路器室完全隔离开2.配有异轴手动一体化操作机构，既保证隔离开关机械性能，也降 低了操作高度方便操作3.单断点三工位结构，保证开关动作可靠性 配有完善机械联锁装置“同轴”是指传动主轴和操作机构轴是同一根轴“异轴”是指传动主轴与操作机构轴是二概轴，中间用连杆或齿轮传动“一体化机构”是指隔离开关与操作机构已组成一体，其外形尺寸，安装方式，性能指标在产品出厂前进行精心调试。
**GN38-12** **GN38-12**
结构及性能
GN38-12D上隔离开关结构设计新颖、合理、独具一格。它出线采用穿墙式，直接在母线室和断路器室形成绝缘隔板。它的进线端子便于与并柜的水平母排直接连，
可缩小开关柜高度，减少过渡接头，降低成本。
操作机构传动使隔离开关轴旋转，带动操作拐臂推拉隔离刀片，使其和进线触头分合，或和接地触头分合实现隔离或接地。
主要技术参数
| 项目/型号规格/数据 | 额定电压(kV) | 额定电流(A) | 4s额定短时耐受电流(kA) | 额定峰值耐受电流(kA) | 额定绝缘水平(kV) | |
| 1min工频耐受电压(kV) | 雷电冲击耐受电压(kV) | |||||
| GN38-12/630 |
12 | 630 |
20 | 50 | 极间、极对地42断口48 | 极间、极对地75断口85 |
| GN38-12D/630 | 12 | 630 | 20 | 50 | ||
| GN38-12/1250 | 12 | 1250 | 31.5 | 80 | ||
| GN38-12D/1250 | 12 | 1250 | 31.5 | 80 | ||
| GN38-12/1600 | 12 | 1600 | 31.5 | 80 | ||
| GN38-12D/1600 | 12 | 1600 | 31.5 | 80 | ||

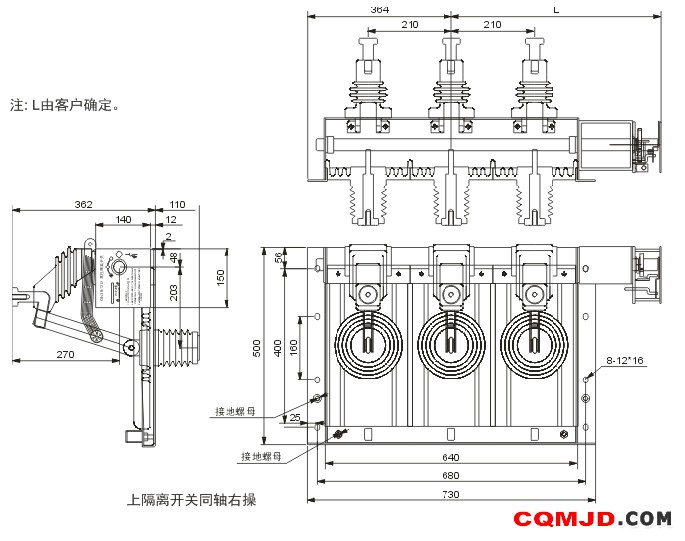

外形尺寸
