品牌:博时达电气有限公司
额定电压:12
峰值耐受电流:100
额定电流:1250
起订:1台
供应:10000台
立即购买
{gn30-12}agn30-12GN30-12D户内高压隔的详细描述：
*GN30-12* *GN30-12* *GN30-12*说明:产品型号：
GN30-12(D)/400
GN30-12(D)/630
GN30-12(D)/1000
GN30-12(D)1250
GN30-12(D)/2000
GN30-12(D)/3150
·概述

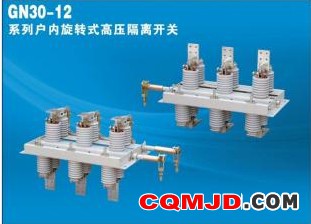

GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关,主要结构是在三相共底的上.下两个平面上,固定两组绝缘子及触头,通过旋转触刀,从而实现开关的分合闸.
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式,可满足不同电力系统的需要.本产品设计紧凑,占用空间小,绝缘能力强,易于安装调整,其性能符合GB1985-89≤交流高压隔离开关和接地开关≥的要求,使用于额定电压10千伏交流50Hz及以下户内系统中,作为在有电压无负载情况下,分合电路之用.可与高压开关柜配套使用,也可单独使用。
GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础下增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强。易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压12千伏交流50Hz及下户内电力系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
使用环境条件
海拔高度不超过1000m
周围空气温度：上限+40℃；下限-10；
相对湿度：日平均值不大于95%；月平均值不大于90%；
地震烈度不超过8度；
无严重粉尘、化学腐蚀性和爆炸性物质的场所；
无经常性剧烈振动的场所在地。
技术参数
|
项目 |
GN3012/400-12.5 |
GN30-12/630-20 |
GN30-12/1000-31.5 |
GN30-12/1250-31.5 |
|
|
GN30-12D/400-12.5 |
GN30-12D/630-20 |
GN30-12D/1000-31.5 |
GN30-12D/1250-31.5 |
||
|
额定电压(kV) |
12 |
||||
|
最高电压(kV) |
12.7 |
||||
|
额定电流(kA) |
400 |
630 |
1000 |
1250 |
|
|
热稳定电流(kA) |
12.5 |
20 |
31.5 |
||
|
热稳定时间(S) |
4 |
||||
|
动稳定电流(kA) |
31.5 |
50 |
80 |
||
|
额定绝缘水平 |
雷电冲击电压(kV) |
相间、相地75、断口85 |
|||
|
1min工频耐压(kV) |
相间、相地42、断口48 |
||||
