气动切断阀
上海代益阀门专业生产气动切断阀，气动手动切断阀，法兰气动切断阀，铸钢气动切断阀，ZSQ气动切断阀，不锈钢气动切断阀。

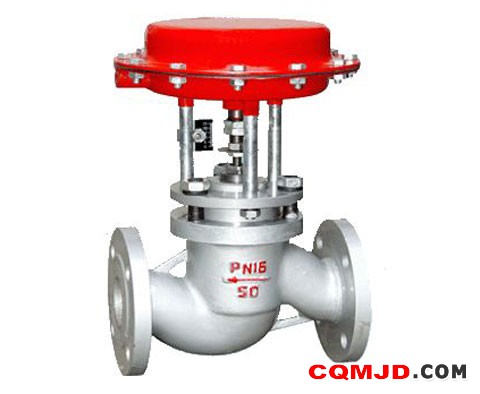

ZMA(B)Q/M气动薄膜切断阀
上海代益阀门有限公司ZMA(B)Q/M气动薄膜切断阀，是气单元组合仪表的执行单元。具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。而广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。
性能参数
| 公称通径DN(mm) |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数kv | 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | ||
| 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 三通 | |||||||||||||
| 额定行程(mm) | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
| 允许泄漏量 | 硬密封（L/H） | 套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量 | |||||||||||
| 软密封（ml/min） | 无 | ||||||||||||
| 介质温度℃ | -200～+200、-40～+450 | ||||||||||||
| 膜片有效面积（cm2）（薄膜式切断阀） | 100 | 200 | 400 | 600 | 1000 | ||||||||
| 公称压力PN(MPa) | 1.6 4.0 6.4 | ||||||||||||
| 允许压差（MPa） | 单座 | 6.4 | 6.4 | 3.8 | 2.5 | 2.9 | 1.8 | 2.0 | 1.3 | 0.83 | 0.8 | 0.55 | 0.52 |
| 套筒 | 6.4 | ||||||||||||
| 信号压力KPa | 200（薄膜片） | ||||||||||||
| 阀体 | Ht200 ZG230-450\ZG1Cr18Ni9Ti | ||||||||||||
| 阀塞套筒 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 阀芯、阀座 | 1Cr18Ni9Ti Cr18Ni12Mo2Ti | ||||||||||||
| 填 料 | 聚四乙烯 柔性石墨 | ||||||||||||
| 可配附件 | 空气过滤减压器、电磁阀、阀位回讯器等 | ||||||||||||
外形尺寸气动切断阀，铸钢气动切断阀，上海代益气动切断阀，不锈钢气动切断阀
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
| A(mm) | 194 | 230 | 306 | 394 | 496 | ||||||||
| L(mm) | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| PN64 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||||
| D(mm) | PN16 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| PN64 | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | |
| H2(mm) | 325 | 346 | 360 | 369 | 477 | 517 | 540 | 742 | 822 | 877 | |||
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
| H3(mm) | 398 | 392 | 404 | 427 | 443 | 532 | 558 | 577 | 728 | 940 | 995 | |
| A(mm) | 194 | 230 | 306 | 394 | 496 | |||||||
| L(mm) | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| PN64 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
| D(mm) | PN16 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| PN64 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | |
