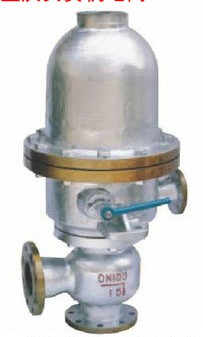

供应浮球式蒸汽疏水调节阀T47H
2011-03-31 14:14  浏览:154
价格:¥0.00/台
品牌:上海石龙
型号:T47H
规格:DN40-150
起订:1台
供应:1000台
发货:3天内
发送询价

浮球式蒸汽疏水调节阀用途及使用范围:
  T47H-16C或Q浮球式疏水调节阀(引进前苏联原型号T47H-16C浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门,用于除氧汽水箱水位的调节,有效控制加热器中的水量多少的必须设备。
浮球式蒸汽疏水调节阀结构特点及工作原理
  1、此阀外形尺寸较大,适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。
      2、该阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后,阀门全关,冷凝水不能流出,使浮球稳定的限制在113-403毫米的空间范围内变化,从而使阀门达到只能排放空气和水及高温冷凝水,而阻止蒸汽泄漏的优越性。
      3、本阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作,从而驱动下部的启闭装置,开启和关闭,实现排水阻气的功能。
浮球式蒸汽疏水调节阀主要外形尺寸与连接尺寸
Main external and connecting dimensions:
产品型号
Produstion Type
公称通径DN(mm)
Nominal Diameter
主要外形尺寸Main
External Dimensions
连接尺寸Connecting Dimensions

Long

Wide

High
L1
L2
M
A-D
D1
D2
b
z-φd
DN
B-D
D1
D2
b
z-φd
T41H-16C
40
460
540
964
160
240
385
145
110
85
18
4×18
40
145
110
85
18
4×18
50
160
125
100
20
4×18
80
195
160
135
22
4×18
100
215
180
155
25
8×18
150
470
560
980
280
240
210
30
8×23
