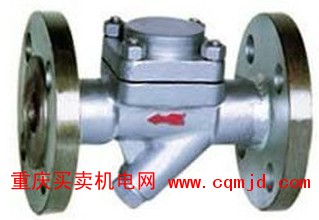

供应膜盒式蒸汽疏水阀CS46H型

2011-03-31 14:06 浏览:129

价格:￥0.00/台
品牌:上海石龙
型号:CS46H型
规格:DN15-50
起订:1台
供应:1000台
发货:3天内

CS46H型膜盒式蒸汽疏水阀：
热静力型膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
膜盒式蒸汽疏水阀的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；最大背压率 ≤80% ，膜盒坚固，使用寿命长。
膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

膜盒式蒸汽疏水阀工作原理：
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。

膜盒式蒸汽疏水阀主要性能和零部件：

部件名称	材料
阀体阀盖	WCB
膜盒	1Cr18Ni9Ti
膜片	哈氏合金
阀座	3Cr13
过滤网	1Cr18Ni9Ti

型号规格外型尺寸表

产品型号	通径 (mm)	连接方式	阀体材料	工作压力范围(MPa)	最高允许温度℃	外形尺寸 (mm)
产品型号	通径 (mm)	连接方式	阀体材料	工作压力范围(MPa)	最高允许温度℃	L	H1	H2	W
CS16H-16C	15-20	内螺纹	WCB	0.05~1.6	250	100	58	55	70
	25			0.05~1.6	250	120	58	55	70
	32-40			0.05~1.6	250	150	68	68	90
	50				250	160	68	68	90
CS16Y-25C CS16Y-40 CS66Y-40	15-20	法兰	WCB	0.05~2.5	250	150	58	55	70
	25			0.05~2.5	250	160	58	55	70
	30-50			0.05~2.5	250	230	85	60	120
