目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

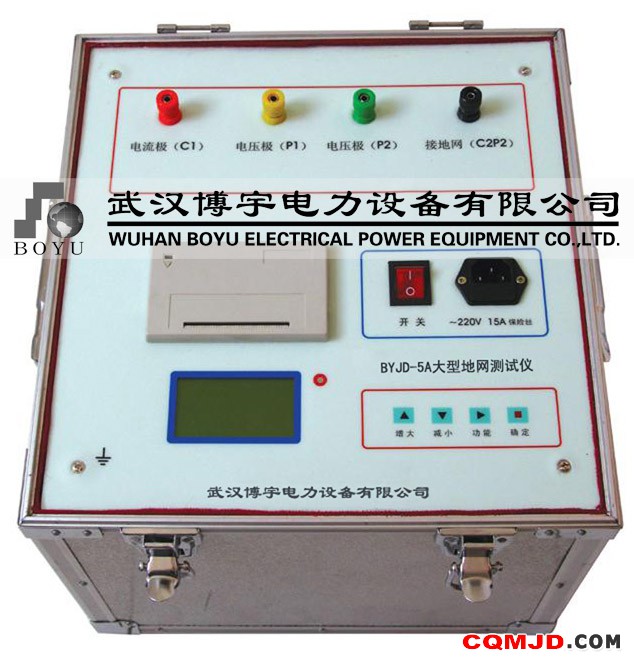

　　BYJD-5A大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
　　本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪、接地电阻测试仪，大地网测试仪，大地网测量仪

1、本机采用大屏幕液晶显示，全中文菜单操作，使用简便。
2、高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠。
3、仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。
4、本仪器可以输出电压最高达到400V/5A.
5、本仪器可以50HZ,45/55HZ双变频输出电流，消除现场50HZ干扰。
6、本仪器拥有测量地网，电流桩，电压桩，接地电阻的功能。

   1、阻抗测量范围：0～150Ω

   2、分辨率：0.001Ω

   3、测量误差：±（读数×2％+0.005Ω）

   4、抗工频50Hz 电压干扰能力：10V

   5、测试电流波形：正弦波

   6、测试电流频率：45Hz、55Hz 双频

   7、最大输出电流：1A，3A，5A

   8、最大输出电压：420V

   9、测量线要求： 电流线铜芯截面积≥1.5mm2

                   电压线铜芯截面积≥1.0mm2

   10、供电电源：AC220V±10％，50Hz

   11、外形尺寸：440×350×210

   12、仪器重量：38kg
