品牌:博宇（BY）
型号:ETCR3000B
规格:ETCR3000B
起订:1台
供应:500台
发货:3天内
发送询价
产品简介

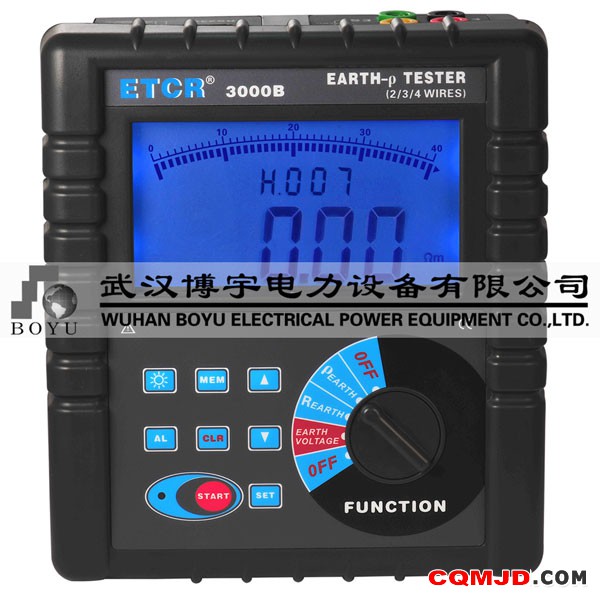

ETCR3000B接地电阻/土壤电阻率测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，采用最新数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致强，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
产品别名
接地电阻测试仪，土壤电阻率测试仪
产品特性
ETCR3000B接地电阻/土壤电阻率测试仪由主机、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，蓝屏背光，棒图指示，一目了然。同时能存储300组数据，通过监控软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。
产品参数
1．基准条件和工作条件
|
影响量
|
基准条件
|
工作条件
|
备注
|
|
环境温度
|
23℃±1℃
|
-10℃～40℃
|
----
|
|
环境湿渡
|
40%～60%
|
＜80%
|
----
|
|
仪表工作电压
|
9V±0.1V
|
9V±1.5V
|
----
|
|
辅助接地电阻值
|
＜100Ω
|
＜30kΩ
|
rC、rP
|
|
干扰电压
|
无
|
＜20V
|
----
|
|
干扰电流
|
无
|
＜2A
|
----
|
|
测R时电极间距
|
a＞5d
|
a＞5d
|
----
|
|
测ρ时电极间距
|
a＞20h
|
a＞20h
|
----
|
2．一般规格
|
功 能
|
二三四线测量接地电阻、土壤电阻率；接地电压、交流电压测量
|
|
电 源
|
DC 9V （锌锰干电池 R14S 1.5V 6节，连续待机300小时）
|
|
量 程
|
接地电阻：0.00Ω～30.00kΩ
|
|
土壤电阻率：0.00Ωm～9000kΩm
|
|
|
测量方式
|
精密4线、3线法测量、简易2线测量接地电阻
|
|
测量方法
|
接地电阻：额定电流变极法，测量电流20mA Max
土壤电阻率：四极法(温纳法)
对地电压：平均值整流（P(S)-ES接口间）
|
|
测试频率
|
128Hz/111Hz/105Hz/94Hz(AFC)
|
|
短路测试电流
|
AC 20mA max
|
|
开路测试电压
|
AC 40V max
|
|
测试电压波形
|
正弦波
|
|
电极间距范围
|
可设定1m～100m
|
|
换 档
|
接地电阻：0.00Ω～30.00kΩ全自动换档
|
|
土壤电阻率：0.00Ωm～9000kΩm全自动换档
|
|
|
背 光
|
可控蓝屏背光，适合昏暗场所使用
|
|
显示模式
|
4位超大LCD显示，蓝屏背光
|
|
测量指示
|
测量中LED闪烁，LCD倒计数,进度棒图指示
|
|
LCD尺寸
|
128mm×75mm
|
|
LCD显示域
|
124mm×67mm
|
|
仪表尺寸
|
高宽厚：215mm×190mm×95mm
|
|
标准测试线
|
4条：红色20m，黑色20m，黄色10m，绿色10m各1条
|
|
简易测试线
|
2条：红色1.6m，黑色1.6m各1条
|
|
辅助接地棒
|
4根：φ10mm×150mm
|
|
测量时间
|
对地电压：约3次/秒
|
|
接地电阻、土壤电阻率：约5秒/次
|
|
|
测量次数
|
5000次以上(短路测试，测1次，停30秒再测)
|
|
线路电压
|
AC 600V以下测量
|
|
RS232接口
|
具有RS232接口，存储数据可以上传电脑，保存打印
|
|
通讯线
|
RS232通讯线1条，长1.5m
|
|
数据存储
|
300组，"MEM" 存储指示，显示"FULL” 符号表示存储已满
|
|
数据保持
|
保持数据时 "HOLD" 符号指示
|
|
数据查阅
|
查阅数据时 "READ" 符号指示
|
|
溢出显示
|
超量程溢出时 "OL" 符号指示
|
|
干扰测试
|
自动识别干扰信号，干扰电压高于5V时 "NOISE" 符号指示
|
|
辅助接地测试
|
具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
|
|
报警功能
|
测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示
|
|
电池电压
|
当电池电压降到约7.5V时，电池电压低符号“ 显示，提醒更换电池
|
|
功 耗
|
待机: 约20mA(背光关闭)
|
|
开机开背光：约45mA(背光关闭25mA)
|
|
|
测量：约100mA(背光关闭)
|
|
|
质 量
|
总质量：4.5kg (含包装)； 仪表：1443g (含电池)； 测试线：1560g； 辅助接地棒：935g (4根)
|
|
工作温湿度
|
-10℃～40℃；80%rh以下
|
|
存放温湿度
|
-20℃～60℃；70%rh以下
|
|
过载保护
|
测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒
|
|
绝缘电阻
|
20MΩ以上(电路与外壳之间500V)
|
|
耐 压
|
AC 3700V/rms(电路与外壳之间)
|
|
电磁特性
|
IEC61326(EMC)
|
|
适合安规
|
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004。
|
3．基准条件下基本误差及性能指标
|
测量功能
|
测量范围
|
精度
|
分辨力
|
|
接地电阻
(R)
|
0.00Ω～30.00Ω
|
±2%rdg±3dgt
|
0.01Ω
|
|
30.0Ω～300.0Ω
|
±2%rdg±3dgt
|
0.1Ω
|
|
|
300Ω～3000Ω
|
±2%rdg±3dgt
|
1Ω
|
|
|
3.00kΩ～30.00kΩ
|
±4%rdg±3dgt
|
10Ω
|
|
|
土壤电阻率
(ρ)
|
0.00Ωm～99.99Ωm
|
根据R的测量精度而定
(ρ=2πaR
a:1 m～100m；
π=3.14)
|
0.01Ωm
|
|
100.0Ωm～999.9Ωm
|
0.1Ωm
|
||
|
1000Ωm～9999Ωm
|
1Ωm
|
||
|
10.00kΩm～99.99kΩm
|
10Ωm
|
||
|
100.0kΩm～999.9kΩm
|
100Ωm
|
||
|
1000kΩm～9000kΩm
|
1kΩm
|
||
|
接地电压
|
AC 0.0～600V
|
±2%rdg±3dgt
|
0.1V
|
