在长期工作电压作用下，氧化锌避雷器阀片会出现老化现象，老化的结果是导致阻性电流和功率损耗的增加，同时阀片受潮等原因也会导致阻性电流和功率损耗增加。因此通过检测流过氧化锌避雷器阀片的阻性电流和功率损耗，即可反映出氧化锌避雷器的劣化程度。
由于氧化锌阀片具有非线性特征的电阻，在工作电压下流过氧化锌避雷器阀片的电流具有较丰富的谐波分量，主要包括有3、5、7次等奇次波。因此人们采用了各种方法设计的仪器来测量氧化锌避雷器的阻性电流和有功损耗，其中主要有基波法、三次谐波法、谐波法等。由于采用的测量方法、原理不尽相同，导致各种氧化锌避雷器测试仪测量结果的可比性较差，因此有必要设计一套氧化锌避雷器测试仪检验标准，依据氧化锌避雷器阀片阻性电流和有功损耗测量的基本原理，对氧化锌避雷器测试仪进行检验，确定其测量误差。

氧化锌避雷器校验装置,氧化锌避雷器,锌避雷测试仪

产品特性
1.USB通信连接简单可靠性提高;
2.大规模集成FPGA电路简单;
3.高精度电子元器件组成稳定性提高;
4.软件直观操作简单;
5.校验参考电压测量准确度。
6.校验全电流有效值、峰值测量准确度。
7.校验阻性电流峰值、基波容性电流的有效值、峰值测量准确度。
8.校验基波阻性电流峰值测量准确度。
9.校验三次阻性电流有效值峰值测量准确度。
10.校验五次阻性电流有效值峰值测量准确度。
11.校验七次阻性电流有效值峰值测量准确度。
12.校验九次阻性电流有效值峰值测量准确度。
13.氧化锌避雷器阻性电流测试仪输入阻抗。

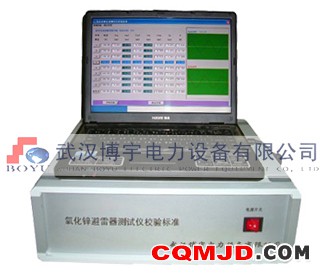

1.设备型号：BY022

2.基波频率：50Hz ±0.01Hz

3.谐波电流范围：1～19次（奇次谐波）

4.谐波电流幅值：0～15mA

5.谐波电流相角：0-180度

6.相位误差：≤0.1度

7.各次波形失真率：≤0.1%

8.频率误差：≤0.01Hz

9.输出电压范围：0～200V (负载影响0.1%)

10.输出电流范围：0～20mA (稳定度0.05%)

11.相位表测量精度≤0.1度
