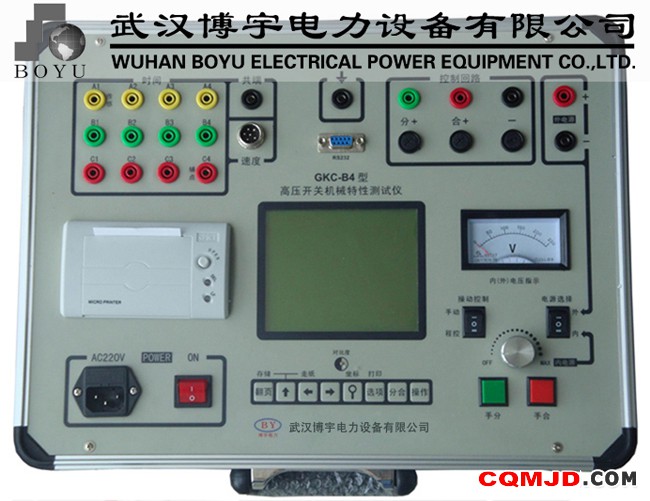

型号:GKC-B4
规格:GKC-B4
起订:1台
供应:500台
发货:3天内
发送询价
§1. 适用对象
本仪器适用于进口、国产各厂家之多油、少油、SF6、真空等高压开关机械特性测试。亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。
§2. 测试数据
1．时间： 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间
合-分时间（重合闸）
分-合时间（重合闸）
2．速度： 刚分（刚合）速度
分闸（合闸）最大速度
指定时间段（行程段、转动角度段）平均速度
3．行程： 动触头行程（开距）
接触行程（插入行程）
分闸反弹幅值
4．低电压动作特性
5．操作电流特性
§3. 表征参量
1．测试数据页中各参数表示的意义：
t 分闸或合闸时间
tD 弹跳时间指一次分合闸操作中，动静触头第一次分合之后发生的所有接触离合的累计时间值
tA A相相内不同期
tB B相相内不同期
tC C相相内不同期
tAB A、B相相间不同期：指一组开关中最大的相间不同期
S 总行程—指动触头从运动开始前的静止位置到运动结束后的静止位置间的位移
Sj 接触行程—分闸时，指运动开始前的静止位置到动静触头刚分点的位移。合闸时，指动静触头刚合点到合闸静止位置的位移。
V1 刚分或刚合速度—在不同选项下，其速度定义分别为：
V1 表示刚分点后或刚合点前10ms时间间隔内的平均速度(采用1mm传感器)
V2 表示刚分点或刚合点前后各5ms时间间隔内的平均速度(采用1mm传感器)
V3 表示刚分点后72mm或刚合点前36mm行程内的平均速度(采用1mm传感器)
V4 表示真空开关指定行程Su内的平均速度（真空开关，采用0.1mm传感器）
或表示SF6开关指定角度Su内的平均速度（SF6开关，采用1度角传感器）
注：此时SU=6.0表示60度，每0.1表示1度。
V5 表示真空开关设定行程Sz内的平均速度（采用辅助触点法）
Vmax 最大速度—当选择V1、V2时，是指运动过程中10ms的最大平均速度。选择V3时，是指运动过程中1mm行程的最大平均速度。
△S 传感器设置参数，由厂方设定, 预置值△S=01（或0.1）
Sc 超行程
·当选择V1、V2、V3时此处必须设定Sc，以便确定计算刚分刚合速度的参照点位置。其数值根据被测开关的技术条件设定，缺省值Sc=60。
·当选择V4时此处必须设定Su（须按选项键），以便确定计算分后（合前）指定位移段（通过传感器查找）的平均速度。缺省值Su=6.0。
·当选择V5时此处必须设定Sz，以便确定计算分后（合前）指定位移段（通过辅助接点预置）的平均速度。缺省值Sz=6.0。
F 表示分闸(持续时间约300ms)
H 表示合闸(持续时间约300ms)
2．如未特别说明，本说明书中有关数据的单位是：
时间：毫秒 (ms)
速度：米/秒（m/s）
行程：毫米（mm）
电流：安培（A）
电压：伏特（V）
§4. 技术指标
环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的III组仪器(即可在室外环境使用)。
型式：便携式
包装：铝合金
尺寸与重量：
|
类别
|
主机
|
附件
|
|
外形尺寸
|
440×330×200（mm）
|
640×330×130（mm）
|
|
质量：
|
10 Kg
|
15 Kg
|
使用电源 ：
电压：AC220V±10%
频率：50Hz±5%
使用环境要求
环境温度：-10℃～40℃
相对湿度：< 80%
安全性能
绝缘电阻：> 2MΩ
漏电流：< 3.5mA
介电强度：电源进线对机壳能承受1500V（50Hz有效值）1分钟的耐压
时间测试
测试范围：0.1ms～997ms
准确度： ±（0.1%读数+2个字）
图形显示：13路≮0.1ms所有跳变
速度测试
测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
1°角度传感器 1周波/ 1°
准确度： 1mm传感器 ±（1%读数+1个字）
0.1mm传感器 ±（2%读数+1个字）
1°角度传感器 ±（1%读数+1个字）
行程测试
测试范围：1mm传感器 0～700mm
0.1mm传感器 0.1～40mm
1°角度传感器 0～360°
准确度： ±（1%读数+1个字）
图形显示：S-t曲线及每1mm或0.1mm或1°位移（转角）的数值
电流特性测试
测试范围：40mA～10A
分辨率： 40mA
准确度： ±（1%读数+40mA）
图形显示：I-t曲线及曲线上每一点(I,t)的参数值
直流电源
输出电压：0～250V连续可调
输出电流：≤ 15A
负载变化率：≤ 5%
