产品简介

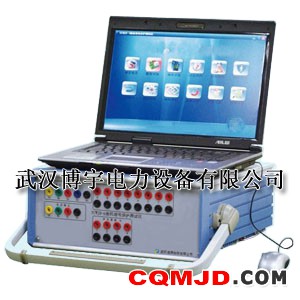

BY703A继电保护测试仪是结合电力现场情况、众多电力用户经验自主研发的便携式新产品，采用高性能开关电源、高性能D/A技术、先进的DSP+FPGA硬件平台、高品质线性功放等技术，每工频周波输出800点，输出电压、电流波形精度高、测试功能完善，能很好地满足电力自动化设备测试需要，适用于变电站、发电厂、电力设备用户、大型工矿企业、科研院所等需要高精度信号源和多种专用测试信号源的场合。
产品别名
微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、六相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪
产品特性
采用高性能32位浮点DSP、大规模FPGA、高性能D/A，实现信号计算和高精度信号输出，每周波800点，输出电压、电流幅值精度优于0.2%；
电压、电流可三相设置，也可任意独立设置，独立设置时幅值、相位、频率均可独立设置；
小信号输出时精度高，波形完美；
输出信号频率范围宽，最高可达1kHz；
内置多种常规保护测试模块，也可组合多种测试功能模块进行批量测试，实现一键测试，使得测试工作轻松简单；
内嵌多种保护特性自动搜索测试，如时间特性、差动特性、阻抗特性等，并可显示相应的动作曲线，测试直观明了；
功能强大的暂态录波数据、仿真数据回放功能。测试仪除了能够回放COMTRADE标准格式的故障录波数据外，还提供了EMTP/ATP仿真数据转换与回放功能；
电压、电流可三相设置，也可任意独立设置，独立设置时幅值、相位、频率均可独立设置；
小信号输出时精度高，波形完美；
输出信号频率范围宽，最高可达1kHz；
内置多种常规保护测试模块，也可组合多种测试功能模块进行批量测试，实现一键测试，使得测试工作轻松简单；
内嵌多种保护特性自动搜索测试，如时间特性、差动特性、阻抗特性等，并可显示相应的动作曲线，测试直观明了；
功能强大的暂态录波数据、仿真数据回放功能。测试仪除了能够回放COMTRADE标准格式的故障录波数据外，还提供了EMTP/ATP仿真数据转换与回放功能；
产品参数
|
电 流 源
|
(1) 交流有效值：0～30A/相；
(2) 直流幅值：0～±30A/相；
(3) 功率：180VA/相；
(4) 精度：（0.2~30A）：0.1%；（0.1~0.2A）：0.5%；0.1A：0.5%
(5) 响应时间<200μs；
(6) 输出电流THD%<0.5%；
(7) 分辨率：交流1.0mA，直流1.0mA
|
|
电 压 源
|
(1) 交流有效值：0～125V/相；
(2) 直流幅值：0～±150V/相；
(3) 最大功率：60VA/相；
(4) 精度：（0.5~125V）：0.1%；
(5) 响应时间<120μs；
(6) 输出电压THD%<0.5%；
(7) 分辨率：交流1.0mV，直流1.0mV
(8) 第4路电压可设置为零序、同期电压或者任意设置；
|
|
信号频率
|
频率范围0～1.0kHz，分辨率0.001Hz，误差0.001Hz，信号精度0.1%；
|
|
相 位
|
(1) 相位调节范围0～360o；
(2) 相位分辨率：0.1o；
(3) 输出信号相位精度：0.2o；
|
|
同 步 性
|
(1) 电压电流同步性<10us；
(2) 自同步触发同步性<50us；
|
|
时间测量
|
计时范围：0.1ms～999.00s；
测量精度<0.1ms；
|
|
开 关 量
|
(1) 8对开入接点，空接点与电平兼容，自动识别极性；
(2) 4对开出接点，接点容量250VAC/DC 0.5A；
|
|
保护功能
|
电压过载、电流过载、电流开路；
|
|
供电电压
|
220VAC（-20%~+15%） 50/60Hz
|
|
机箱尺寸
|
机箱3U(W×H×D)：364mm×150mm×374mm
|
|
重 量
|
<13kg
|
