产品名称:上润智能流量积算控制仪 |
产品型号:WP-L902-02-23-HL/ |
产品规格:WP显示控制系列产品 |
产品价格:0371-55518510/0371-68585114 |
产品简介:: 在线客服:
|
智能流量积算控制仪 采用先进的微处理器进行智能控制,适用于各种液体、一般气体、蒸汽、天然气等的流量检测与积算控制。采用查表法进行密度补偿,能自动对过热蒸汽、饱和蒸汽进行高精度的积算控制。内置多种流量积算公式,可适应各种流量测量场合。
具有多种信号输入功能,可配接各种压力/差压及频率式流量传感器(如孔板、涡街、涡轮等),且只需通过仪表菜单的简单选定,即可实现上述输入信号之间的轻松切换,提高了仪表的通用性和可靠性。具有多种补偿方式(如温度补偿、压力补偿、温度补偿+压力补偿等)供选择。
测量显示范围宽,可显示整五位的瞬时流量值、温度补偿值、压力补偿值、流量、体积(或差压/频率)值等,以及整十三位的流量累积值(0~9,999,999,999,999),精确度高,累积值可精确到小数点的后三位(0.001)。还可通过内部参数的设定,使最大累积值达到99,999,999,999.99 ×100 。带有测量状态标志显示,可方便地测量对象进行观察,输入/输出回路均采用光电隔离。
可带串行通信接口,整机采用卡入式结构,并具有多种标准外形尺寸。 |
型 号 |
WP-L90、L.LC80系列 |
|
输入信号
|
模 拟 量 热电偶:标准热电偶 — K、E
电 阻:标准热电阻 — Pt100
电 流:0~10mA、4mA~20mA等(输入电阻≤250Ω)
电 压:0~5V、1V~5V、mV等(输入阻抗≥250KΩ)
脉 冲 量 波 形:矩形波、正弦波、三角波
幅 度:大于4V (或根据用户要求设定)
范 围:0~5KHz (或根据用户要求设定)
开 关 量 启动、停止、清零
输入信号切换 温度补偿:Pt100、K、E、0~10mA、4mA~20mA、0~5V、1V~5V(可自由切换)
压力补偿:0~10mA、4mA~20mA、0~5V、1V~5V(可自由切换)
流量输入:0~10mA、4mA~20mA、0~5V、1V~5V或频率信号(可自由切换) |
|
|
输出信号
|
模拟量输出 DC 4mA~20mA (负载电阻≤500Ω) DC 0~10mA (负载电阻≤750Ω)
DC 1V~5V (负载电阻≥250KΩ) DC 0~5V (负载电阻≥250KΩ)
开关量输出 继电器控制输出 — ON/OFF带回差
触点容量:AC 220V/3A;DC 24V/5A(阻性负载)
通讯输出 标准串行双向通讯接口 通讯协议:RS-232C,RS-485
波特率 — 300~9600bps (自由设定)
馈电输出 DC 24V 负载≤30mA |
|
|
特 性
|
数学模型 参见仪表操作手册
测量精度 测量显示精度:±0.2%FS±1字或±0.5%FS±1字
频率转换精度:±1脉冲(LMS)一般优于0.2%
分 辨 率 ±1字
显示方式 高亮度LED数码显示 全中文大屏幕(带背光)LCD(液晶)显示
发光二级管工作状态显示 当前日期及时间显示
五位(0~99999)瞬时流量值显示
十一位(0~99,999,999,999)累积流量值显示
五位(0~99999)压力补偿值显示
五位(-19999~99999)温度补偿值显示
五位(0~99999)流量(或差压/频率)值显示
控制报警 可选择上限、下限控制/报警输出,LED输出指示。
方式:继电器(ON/OFF)带回差(可自由设定)。
定量控制 可选择流量定量到控制,LED输出指示。
选择流量定量过程控制,LED输出指示。
补偿方式 温度、压力、温度+压力自动补偿
参数设定 面板轻触式按键数字设定键 参数设定值断电后永久保存
参数设定值密码锁定
保护方式 断电后流量累积保持时间大于五年 参数设定值断电后永久保存
工作异常自动复位 |
|
|
使用环境
|
环境温度 0~50℃
相对湿度 ≤85% RH 避免强腐蚀气体
供电电压 常规型 ·AC 220V +10%-15%(50Hz±2Hz,线性电源)
特殊型 ·AC 90V~265V (开关电源) ·DC 24V±2V (开关电源)
功 耗 ·≤5W(AC 220V线性电源) ·≤4W(AC 90V~265V开关电源)
·≤4W(DC 24V开关电源) |
|
|
|
型 号
|
WP-L90系列
|
|
仪表外形
|
|
|
外形尺寸
|
宽×高×深:96×96×105mm
|
|
开孔尺寸
(mm)
|
|
|
重 量
|
开关电源:240g
|

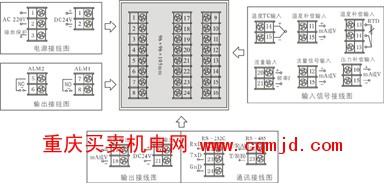

接 线 图
|
|
|
型 号
|
WP-L. LC80系列(横式)
|
WP-L. LC80系列(竖式)
|
仪表外形
|
|
|
外形尺寸
|
宽×高×深:160×80×140mm
|
宽×高×深:80×160×140mm
|
开孔尺寸
(mm)
|
|
|
重 量
|
常规型(线性电源):400g 特殊型(开关电源):240g
|

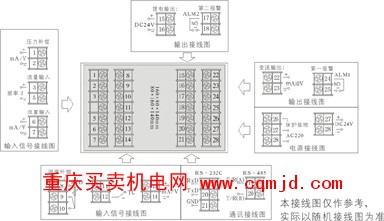

接 线 图
|
|
|
|
型 号
|
说 明
|
WP-
|
□
|
□
|
□□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
|
显示方式
|
L
LC
|
|
|
|
|
|
|
|
|
|
|
|
LED数码显示
大屏幕LCD液晶显示
|
外形尺寸
|
8
9
|
|
|
|
|
|
|
|
|
|
|
160×80mm(横式),80×160mm(竖式)
96×96mm |
控制作用
|
01
02
03
04
05
|
|
|
|
|
|
|
|
|
|
无补偿输入
带补偿输入(注)
过热蒸汽带温度/压力补偿—查表法(注)
饱和蒸汽带温度/压力补偿—查表法(注)
用户特定曲线补偿输入—查表法 |
通讯方式
|
□
|
|
|
|
|
|
|
|
|
参见“通讯方式” |
输出方式
|
□
|
|
|
|
|
|
|
|
参见“输出方式” |
流量信号类型
|
□
|
|
|
|
|
|
|
参见“输入类型”(注) |
压力补偿类型
|
□
|
|
|
|
|
|
参见“输入类型”(注) |
温度补偿类型
|
□
|
|
|
|
|
参见“输入类型”(注) |
第一报警方式
|
□
|
|
|
|
参见“第一报警方式” |
第二报警方式
|
□
|
|
|
|
参见“第二报警方式” |
馈电输出
|
N
P
2P
|
|
|
无馈电输出(可省略)
单路DC24V馈电输出
双路DC24V馈电输出
|
供电方式
|
T
W
|
|
AC 220V供电(线性电源,可省略)
AC 90~265V供电(开关电源)
DC 24V供电(开关电源) |
外形特征
|
S
|
横式数字显示(可省略)
竖式数字显示
|
|
|
★注:L802、L803、L804系列可通过设定仪表二级参数互相切换。测量饱和蒸汽时可只选择压力或温度补偿任意 一种即可。
★如用户选择特定曲线补偿输入(查表法)时,请在订货时提供相关技术参数或密度表格。
★选型示例:WP-L802-02-F-HL; WP-L802-21-AAG-HPS; WP-L803-81-ACK-BL; WP-LC804-01-ANG-HLP |
|
■通讯方式
代 码
|
0
|
2
|
8
|
9
|
通讯方式
|
无 通 讯
|
RS-232C
|
RS-485
|
特殊规格
|
|
|
■输出方式
代 码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
输出方式
|
无输出
|
继电器
|
4mA ~20mA
|
0~10mA
|
1V ~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
★SCR—可控硅过零触发脉冲输出 ★SSR—固态继电器控制信号输出
★注:模拟量输出值对应瞬时流量值。 |
|
■输入类型
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
A
|
4mA ~20mA
|
-19999~99999d
|
O
|
脉冲-集电极开路
|
0~5KHz
|
本表所列为最大
量程,用户可在
量程范围内通过
修改仪表二级参
数确定量程范围
|
B
|
0~10mA
|
-19999~99999d
|
G
|
Pt100
|
-200℃~650℃
|
C
|
1V ~5V
|
-19999~99999d
|
E
|
热电偶E型
|
0~1000℃
|
D
|
0~5V
|
-19999~99999d
|
K
|
热电偶K型
|
0~1300℃
|
M
|
0~20mA
|
-19999~99999d
|
R
|
用户特定
|
-19999~99999d
|
F
|
脉冲
|
0~5KHz
|
N
|
无补偿输入
|
|
|
|
■第一报警方式
代 码
|
N
|
H
|
L
|
B
|
C
|
D
|
报警方式
|
无控制/报警
可省略
|
上限控制/报警
|
下限控制/报警
|
流量定量到控制
自动启动
|
流量定量过程控
制自动启动
|
流量定量到控制
自动清零
|
|
|
■第二报警方式
代 码
|
N
|
H
|
L
|
B
|
C
|
报警方式
|
无控制/报警
可省略
|
上限控制/报警
|
下限控制/报警
|
流量定量到控制
自动启动
|
流量定量过程控
制自动启动
|
|
|
|
|
|
|
