产品名称:多回路巡检测量控制仪/WP-D808-81-08-HL上润巡检仪 |
产品型号:WP-D806-00-08:WP-D807-01-12-HL:WP-D808-81-08-HL |
产品规格:WP数字显示智能控制仪 |
产品价格:0371-55518510/0371-68585114 |
产品名称: 多回路巡检测量控制仪 WP-D807-01-12-HL上润,智能,仪表,香港上润,上润,精密,仪器 |
|
产品型号: WP-D806-00-08:WP-D807-01-12-HL:WP-D808-81-08-HL |
产品类别: WP 数字智能显示控制仪 |
::产品简介::在线客服:
|
|
多路智能巡检显示控制仪 采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制,可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。
各输入端口均具备万能信号输入功能,且各路可同时输入不同类型的信号,只需通过仪表菜单的简单选定,即可实现不同类型输入信号(各种热电偶、热电阻、标准电压 / 标准电流信号)之间的轻松切换,提高了仪表的通用性和可靠性。
控制输出有二种:各路统一报警输出 / 变送输出;各路分别独立报警输出 / 变送输出。统一报警型又分为:报警记忆型和报警无记忆型。输入/输出回路均采用光电隔离,具有良好的抗干扰能力。
具有高亮度LED数码显示和全中文大屏幕LCD液晶显示两种。可带有串行通信接口。整机采用卡入式结构,使安装十分简便。 |
型 号 |
WP-DS、MD806、807、809、816, D808, S808 |
|
输入信号
|
测量通道 1~16路巡回测量
模拟量 热电偶:标准热电偶 — B、S、K、E、J、T、WRe等
电阻:标准热电阻 — Pt100、Cu50、Cu100、远传压力电阻 — 30Ω~350Ω等
电 流:0~10mA、4mA~20mA等(输入电阻≤250Ω)
电 压:0~5V、1V~5V、mV等(输入阻抗≥250KΩ) |
|
|
输出信号
|
模拟量输出 DC 4~20mA (负载电阻≤500Ω) DC 0~10mA (负载电阻≤750Ω)
DC 0~5V (负载电阻≥250KΩ) DC 1V~5V (负载电阻≥250KΩ)
开关量输出 继电器控制输出 — ON/OFF(带回差); 触点容量:AC 220V/3A;
DC24V/6A(阻性负载) 可控硅控制输出 — SCR (过零触发脉冲)输出;
AC 400V/0.5A
固态继电器输出 — SSR (固态继电器控制信号)输出;
DC 5V~24V/30mA
通讯输出 标准串行双向通讯接口 通讯协议:RS-232C,RS-485
波特率 — 300~1200bps (自由设定)
馈电输出 DC 24V 负载≤30mA |
|
|
特 性
|
测量精度 ±0.2%FS±1字或±0.5%FS±1字
分辨率 ±1字
显示范围 -1999~9999
显示方式 0.8英寸高亮度LED双数码显示大屏幕全中文LCD液晶显示
发光二极管工作状态显示1~16测量通道号显示
通道屏蔽与锁定功能显示
控制报警 可选择1~16路统一上限、下限控制/报警输出
可选择1~8路分别独立上限、下限控制/报警输出
方式:继电器ON/OFF带回差(可自由设定)
温度补偿 0~50℃温度自动补偿
参数设定 面板轻触式按键数字设定 参数设定值断电后永久保存
参数设定值密码锁定
保护方式 热电偶/热电阻输入断线报警 继电器输出状态LED指示
输入超/欠量程报警电源欠压自动复位
工作异常自动复位 |
|
|
使用环境
|
环境温度 0~50℃
相对湿度 ≤85% RH避免强腐蚀气体
供电电压 常规型 ·AC 220V %(50Hz±2Hz,线性电源)
特殊型 ·AC 90V~265V(开关电源)·DC 24V±2V(开关电源)
功 耗 ·≤5W(AC 220V线性电源)·≤4W(AC 90V~265V开关电源)
·≤4W(DC 24V开关电源) |
|
|
|
型 号
|
WP-MD/D806、807、809、816系列
|
WP-MS/S806、807、809、816系列
|
仪表外形
|
|
|
外形尺寸
|
宽×高×深:160×80×140mm
|
宽×高×深:80×160×140mm
|
开孔尺寸
(mm)
|
|
|
重 量
|
常规型(线性电源):400g 特殊型(开关电源):240g
|

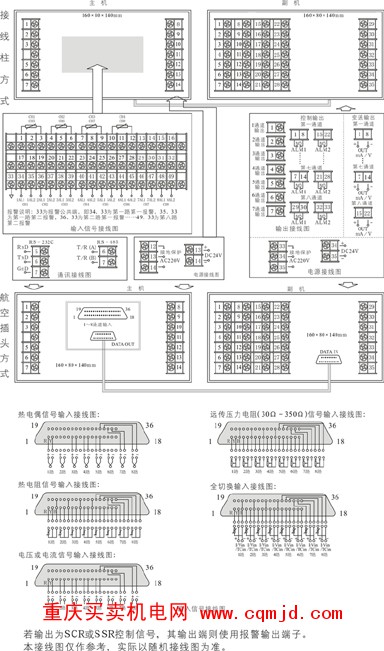

接 线 图
|
|
|
型 号
|
WP-D808系列
|
WP-S808系列
|
仪表外形
|
|
|
外形尺寸
|
宽×高×深:160×80×140mm
|
宽×高×深:80×160×140mm
|
开孔尺寸
(mm)
|
|
|
重 量
|
常规型(线性电源):800g 特殊型(开关电源)600g
|

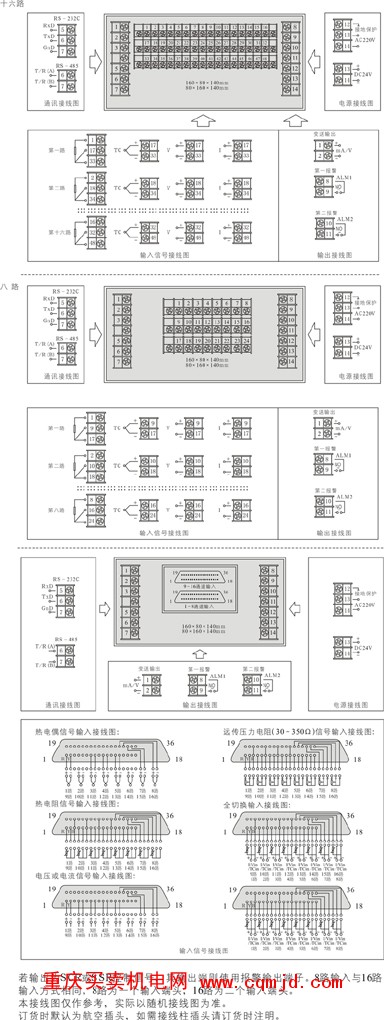

接 线 图
|
|
|
选型表
|
型 号
|
说 明
|
WP-
|
□
|
□
|
□□
|
□
|
□
|
□□
|
□
|
□
|
□
|
□
|
|
外形特征
|
D
S
MD
MS
|
|
|
|
|
|
|
|
|
|
横式数码显示仪表
竖式数码显示仪表
横式LCD液晶显示
竖式LCD液晶显示
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
160×80mm(横式),80×160mm(竖式) |
通道及控制
|
|
|
|
|
|
|
|
|
参见“通道及控制” |
通讯方式
|
□
|
|
|
|
|
|
|
参见“通讯方式” |
输出方式
|
□
|
|
|
|
|
|
参见“输出方式” |
输入类型
|
□□
|
|
|
|
|
参见“输入类型” |
第一报警方式
|
N
H
L
|
|
|
|
无报警(可省略)
上限报警
下限报警 |
第二报警方式
|
□
|
|
|
同第一报警方式 |
报警记忆
|
K
|
|
不带报警记忆功能(可省略)
带报警记忆功能(注2)
|
供电方式
|
T
W
|
AC 220V供电(线性电源,可省略)
AC 90~265V供电(开关电源)
DC 24V供电(开关电源)
|
|
|
★特殊型号或要求的,请定货时说明输入信号类型或参考标准。
★注1:若各路需输入不同类型的信号,请在订货时详细说明。
如选择全切换输入,请在输入类型代码中选择“23”。
★注2:统一控制/报警输出:即仪表所有各路共用一个(或两个)控制/报警继电器,或所有各路共用一组变送
控制输出,统一控制/报警输出有两种报警型式:(选择报警记忆型需注明)
a.报警无记忆型:巡检至有报警的通道时输出报警,巡检至无报警的通道时则不报警;
b.报警记忆型:任一路报警未解除时将一直报警,直至所有各路均无报警;
分别独立控制/报警输出:即仪表各路均有一个(或两个)控制报警继电器输出报警,且相互独立,或各 路均有一组相互独立的变送控制输出。
选型示例:WP-D806-00-08:WP-D807-01-12-HL:WP-D808-81-08-HL
|
|
■通道及控制
代 码
|
6
|
7
|
8
|
9
|
16
|
控 制
作 用
|
八路巡检
测量显示
|
八路巡检统一
控制/报警输出
|
八路巡检分别
控制/报警输出
|
十六路巡检
测量显示
|
十六路巡检统一
控制/报警输出
|
|
|
■通讯方式
代 码
|
0
|
2
|
8
|
9
|
通讯方式
|
无 通 讯
|
RS-232C
|
RS-485
|
特殊规格
|
|
|
■输出方式
代 码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
输出方式
|
无输出
|
继电器
|
4mA ~20mA
|
0~10mA
|
1V ~5V
|
0~5V
|
SCR输出
|
SSR输出
|
特殊规格
|
★SCR—可控硅过零触发脉冲输出 ★SSR—固态继电器控制信号输出 |
|
■输入类型
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
输入类型
|
1
|
B
|
400~1800℃
|
9
|
Pt100.1
|
-99.9~320.0℃
|
17
|
30Ω~350Ω
|
-1999~9999d
|
2
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊规格
|
用户特定(注4)
|
3
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4mA~20mA开方
|
-1999~9999d
|
4
|
E
|
0~1000℃
|
12
|
4mA~20mA
|
-1999~9999d
|
20
|
0~10mA开方
|
-1999~9999d
|
5
|
T
|
0~320.0℃
|
13
|
0~10mA
|
-1999~9999d
|
21
|
1V~5V开方
|
-1999~9999d
|
6
|
J
|
0~1200℃
|
14
|
1V~5V
|
-1999~9999d
|
22
|
0~5V开方
|
-1999~9999d
|
7
|
WRe
|
0~2300℃
|
15
|
0~5V
|
-1999~9999d
|
23
|
可切换输入
|
注5
|
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999d
|
|
|
|
★注4:特殊型号或要求的,请定货时说明输入信号类型或参考标准。 |
|
★注5:可切换输入只需设定仪表二级参数,可切换以下输入分度号:
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
1
|
B
|
4
|
E
|
7
|
WRe
|
10
|
Cu50
|
14
|
1V~5V
|
2
|
S
|
5
|
T
|
8
|
Pt100
|
11
|
4mA~20mA
|
15
|
0~5V
|
3
|
K
|
6
|
J
|
9
|
Pt100.1
|
12
|
0~10mA
|
|
|
|
|
|
|
